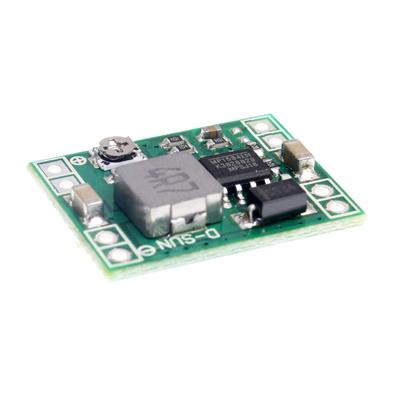

ماژول کاهنده ولتاژ 4.5-28 ولت به 0.8-25 ولت 3 آمپر

MP1584 یک مبدل DC-DC کاهنده (Buck Converter) است. جزئیات کلی آن به شرح زیر است:

1. مشخصات کلی

• نوع: مبدل DC-DC کاهنده (Step-Down/Buck)

• ولتاژ ورودی: ۴.۵-۲۸V DC

• ولتاژ خروجی: ۰.۸-۲۵V DC (قابل تنظیم)

• جریان خروجی: حداکثر ۳A (با هیت سینک)

• راندمان: تا ۹۵٪

• فرکانس سوئیچینگ: ۱.۵MHz

2. پین‌های اصلی

• IN+: ورودی مثبت

• IN-: ورودی منفی

• OUT+: خروجی مثبت

• OUT-: خروجی منفی

• ADJ: پایه تنظیم ولتاژ خروجی (با پتانسیومتر)

3. کاربردها

• منبع تغذیه پروژه‌های الکترونیک

• کاهش ولتاژ باتری‌های Li-Po/Li-ion

• تغذیه ماژول‌های با مصرف بالا (مانند موتورها)

• جایگزین رگولاتورهای خطی (مانند LM7805)

4. مزایا

• راندمان بسیار بالا

• محدوده ولتاژ ورودی گسترده

• قابلیت تنظیم ولتاژ خروجی

• قیمت بسیار مناسب

5. معایب

• نویز سوئیچینگ نسبتاً بالا

• نیاز به هیت سینک در جریان‌های بالا

• حساسیت به نوسانات ورودی

7. نکات مهم

• خازن ورودی: حداقل ۱۰۰μF نزدیک پایه‌های ورودی

• خازن خروجی: حداقل ۲۲۰μF برای پایداری

• هیت سینک: برای جریان‌های بالای ۱A الزامی

• محدودیت جریان: از حداکثر ۳A تجاوز نشود

8. جایگزین‌های مشابه

• LM2596: مبدل کاهنده ۳A با فرکانس پایین‌تر

• XL4015: مبدل کاهنده ۵A

• TPS5430: مبدل با قابلیت‌های پیشرفته‌تر

جمع‌بندی

این ماژول برای تبدیل ولتاژهای DC بالا به پایین با راندمان عالی مناسب است. اما به فیلترگذاری مناسب و خنک‌کاری در جریان‌های بالا نیاز دارد. برای کاربردهای حساس به نویز، استفاده از فیلتر LC اضافی توصیه می‌شود.
