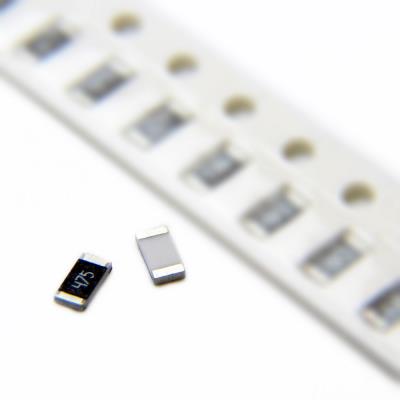

RESISTOR 4.7MOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با مقدار مقاومت بسیار بالا (مگااهم). این قطعه در پکیج صنعتی 1206 ارائه می‌شود که امکان تحمل ولتاژ بالا و استحکام فیزیکی را برای یک مقدار مقاومت تخصصی‌تر در مدارهای با امپدانس فوق‌العاده بالا فراهم می‌کند. مقاومت ۴٫۷ مگااهم یک قطعه کلیدی برای کاربردهای با امپدانس بسیار بالا، تخلیه بار و حس‌گری فوق‌حساس است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: ۴٫۷ مگااهم (MΩ) یا ۴,۷۰۰,۰۰۰ اهم (Ω)

• تحمل (دقت): ±۵٪

• توان نامی (Rating): ۲۵۰mW (۰٫۲۵W)

• نوع بسته‌بندی: ۱۲۰۶ (۳۲۱۶ متریک) - SMD/SMT

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: ۴٫۷MΩ

• حداکثر توان قابل تحمل: ۲۵۰mW

• حداکثر ولتاژ کاری DC: ۲۰۰V

• تحمل (تلورانس): ±۵٪

• ضریب دمایی (TCR): ±۱۰۰ ppm/°C (محدوده: -۱۰۰ تا +۱۰۰ ppm/°C)

• دمای عملیاتی: -۵۵°C تا +۱۵۵°C

💡 کاربردهای اصلی:

• مقاومت تخلیه (Bleeder Resistor) در مدارهای ولتاژ بالا با امپدانس بسیار بالا: برای تخلیه ایمن و کنترل‌شده خازن‌های پرانرژی در منابع تغذیه ولتاژ بالا، کاوشگرها یا تجهیزات خاص، که ثابت زمانی طولانی‌تری نیاز است.

• مقاومت‌های بایاس با امپدانس فوق‌بزرگ: در مراحل ورودی تقویت‌کننده‌های ابزار دقیق با حساسیت بسیار بالا، الکترومترها (Electrometers) یا مدارهای سنسور با خروجی جریان فوق‌پایین (در حد پیکوآمپر).

• مقاومت فیدبک در منابع جریان ثابت با خروجی نانوآمپر یا پایین‌تر.

• مدارهای زمان‌بندی RC با ثابت زمانی بسیار طولانی: در ترکیب با خازن‌های با کیفیت بالا برای ایجاد تأخیرهایی در محدوده ده‌ها دقیقه یا بیشتر.

• مقاومت Pull-up در مدارهای با حساسیت فوق‌العاده به مصرف جریان که نیاز به حالت های-امپدانس (High-Z) واقعی دارند.

• کاربردهای ویژه در تجهیزات آزمایشگاهی، پزشکی (مانند برخی از سنسورهای بیولوژیکی) و اندازه‌گیری با حساسیت بسیار بالا.

✅ مزایا:

• ولتاژ کاری بالا (۲۰۰V): یک ویژگی حیاتی برای این رنج مقاومتی فوق‌بالا، چرا که حتی جریان‌های نانوآمپری نیز می‌توانند ولتاژهای زیادی در دو سر آن ایجاد کنند. این رتبه‌بندی ولتاژ ایمنی لازم را تضمین می‌کند.

• توان نامی مناسب (۲۵۰mW): با توجه به جریان‌های بسیار کم معمول در این رنج، این توان حاشیه ایمنی حرارتی بسیار گسترده‌ای ایجاد می‌کند.

• پکیج ۱۲۰۶: اندازه نسبتاً بزرگ (در مقایسه با ۰۶۰۳ یا ۰۸۰۵) باعث کاهش قابل‌توجه احتمال نشتی سطحی (Surface Leakage) و افزایش فاصله خزشی (Creepage Distance) می‌شود که برای کار با ولتاژهای بالا و حفظ دقت امپدانس فوق‌بالا حیاتی است.

• ضریب دمایی خوب (±۱۰۰ ppm/°C): برای یک مقاومت با مقدار بسیار بالا، این TCR نسبتاً خوبی است و پایداری قابل قبولی ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت ۴٫۷ مگااهم در پکیج ۱۲۰۶ با دقت ۵٪، یک قطعه بسیار تخصصی برای کاربردهای با امپدانس فوق‌بزرگ و ولتاژ قابل توجه است. انتخاب آن نشان‌دهنده طراحی یک مدار بسیار حساس، خاص یا با نیاز به ایمنی ولتاژ بالا در محدوده مگااهم است. این قطعه برای تخلیه کنترل‌شده خازن‌های پرانرژی، مدارهای اندازه‌گیری جریان فوق‌پایین (الکترومتر)، منابع جریان نانوآمپر و تایمرهای فوق‌طولانی‌مدت انتخابی ایده‌آل است. با این حال، استفاده موفق از آن مستلزم رعایت دقیق‌ترین اصول طراحی برد (تمیزی مطلق، فاصله‌گذاری، انتخاب ماده برد، محافظت) و درک عمیق محدودیت‌های نویز و پاسخ فرکانسی است. این یک انتخاب مهندسی در سطح پیشرفته برای چالش‌برانگیزترین کاربردهای اندازه‌گیری است.
