رگولاتور 7805 قابلمه ای

LM78H05K

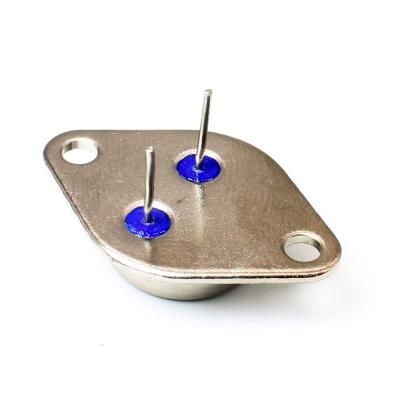

یک آیسی رگولاتور ولتاژ خطی ثابت از خانواده 78xx است که توسط National Semiconductor تولید شده است. این قطعه در پکیج فلزی قدرتمند TO-3 عرضه می‌شود و یک رگولاتور ولتاژ مثبت ۵ ولت ثابت با جریان خروجی ۱ آمپر است که برای تأمین تغذیه پایدار در مدارهای پرتوان، منابع تغذیه و پروژه‌های صنعتی طراحی شده است.

🧩 مشخصات کلی:

• نوع: رگولاتور ولتاژ خطی مثبت ثابت (Fixed Positive Linear Voltage Regulator)

• ولتاژ خروجی: ۵ ولت ثابت (در بازه ۴.۷۵ تا ۵.۲۵ ولت، معادل ۵ ولت ±۵٪)

• جریان خروجی نامی: ۱ آمپر (حداکثر، با هیت‌سینک مناسب روی پکیج TO-3)

• پلاریته: مثبت (خروجی مثبت نسبت به زمین)

• نوع خروجی: ثابت (بدون نیاز به مقسم ولتاژ خارجی)

• تکنولوژی: بای‌پولار قدرت با حفاظت‌های داخلی (محدودیت جریان و خاموشی حرارتی)

• پکیج: TO-3

• دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد (کامرشال)

• برند: National Semiconductor – نامی ماندگار در رگولاتورهای قدرت

⚙️ مشخصات فنی کلیدی:

• ولتاژ خروجی دقیق: ۵ ولت ±۵٪ (حداقل ۴.۷۵ ولت، حداکثر ۵.۲۵ ولت)

• تلورانس (دقت خروجی): ۵۰ میلی‌ولت (در واقع ±۰.۲۵ ولت که معادل ۵٪ است)

• حداقل ولتاژ ورودی: ۷.۵ ولت (برای تضمین رگولاسیون، افت ولتاژ حدود ۲.۵ ولت)

• حداکثر ولتاژ ورودی: ۳۵ ولت – امکان تغذیه از منابع ولتاژ بالا

• جریان خروجی پیوسته: حداکثر ۱ آمپر (با خنک‌سازی کافی؛ پکیج TO-3 این امکان را به‌خوبی فراهم می‌کند)

• حفاظت داخلی:

  • محدودکننده جریان (Short Circuit Protection)

  • خاموش‌سازی حرارتی (Thermal Shutdown) – در دمای بالاتر از حد مجاز پیوند

• نویز خروجی: پایین، مناسب برای مدارهای دیجیتال و آنالوگ

💡 کاربردهای اصلی:

• تأمین تغذیه ۵ ولت پرتوان برای مدارهای منطقی بزرگ، میکروکنترلرها و بردهای توسعه

• منابع تغذیه خطی آزمایشگاهی با خروجی ثابت ۵ ولت و جریان ۱ آمپر

• راه‌اندازی بارهای ۵ ولتی مانند رله‌ها، موتورهای DC کوچک و لامپ‌ها

• رگولاتور مادر در سیستم‌های صوتی و تصویری قدیمی

• حذف نویز و تثبیت ولتاژ در آداپتورهای AC-DC قدرتمند

• جایگزینی رگولاتورهای کوچک‌تر TO-220 در صورت نیاز به دفع حرارت بهتر و قابلیت اطمینان بیشتر

✅ مزایا:

• جریان خروجی ۱ آمپر: قدرت کافی برای کاربردهای نیمه‌سنگین، در پکیجی بسیار مقاوم

• پکیج TO-3 فلزی: اتلاف حرارت فوق‌العاده، نصب روی هیت‌سینک‌های بزرگ، دوام و طول عمر بالا

• ولتاژ خروجی ۵ ولت دقیق (±۵٪): استاندارد طلایی برای مدارهای TTL و میکروکنترلرها

• محدوده گسترده ولتاژ ورودی (۷.۵ تا ۳۵ ولت): انعطاف‌پذیری در طراحی منبع

• حفاظت کامل در برابر خطا: اتصال کوتاه و داغی را به خوبی تحمل می‌کند

• برند National Semiconductor: کیفیت و قابلیت اطمینان بالا

• مناسب برای سیستم‌هایی که نیاز به جریان ۱ آمپر با حاشیه اطمینان حرارتی دارند

🎯 جمع‌بندی:
LM78H05K یک رگولاتور ولتاژ خطی ثابت ۵ ولت / ۱ آمپر از National Semiconductor در پکیج فلزی TO-3 است. این قطعه با ولتاژ ورودی ۷.۵ تا ۳۵ ولت، دقت ±۵٪ و حفاظت‌های داخلی، یک راه‌حل قدرتمند و مقاوم برای تأمین ریل ۵ ولت پایدار در پروژه‌هایی است که به جریان بالاتر از ۱۰۰ میلی‌آمپر نیاز دارند و حرارت دفع‌شده اهمیت دارد. پکیج TO-3 آن را به گزینه‌ای ایده آل برای منابع تغذیه صنعتی، مدارات پرمصرف و هر جا که به یک رگولاتور جان‌سخت ۵ ولت نیاز دارید، تبدیل کرده است.
