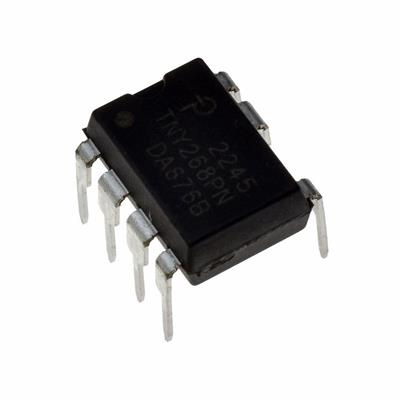

TNY268PN

TNY268PN

یک آیسی سوئیچینگ آفلاین از خانواده TinySwitch-II است که توسط Power Integrations تولید شده است. این قطعه در پکیج DIP-8 (Dual In-line Package با ۸ پایه) برای نصب Through-Hole عرضه می‌شود و یک کنترل‌کننده ON/OFF با ماسفت قدرت ۷۰۰ ولت داخلی است. به‌عنوان عضوی قدرتمندتر از خانواده، این آیسی برای طراحی منابع تغذیه AC-DC ایزوله با توان بالاتر (تا ۱۵ وات) بهینه‌سازی شده و همان سادگی، راندمان بالا و مصرف آماده‌باش فوق‌العاده کم را ارائه می‌دهد.

🧩 مشخصات کلی:

• نوع: سوئیچ مجتمع آفلاین (Integrated Offline Switcher) با ماسفت ۷۰۰ ولت و کنترل‌کننده ON/OFF

• توپولوژی: Flyback – مناسب برای طراحی منابع تغذیه AC-DC ایزوله

• ولتاژ خروجی: ۵.۸ ولت (قابل تنظیم برای ولتاژهای دیگر با تغییر نسبت ترانسفورماتور)

• حداکثر توان خروجی: ۱۵ وات (در ورودی یونیورسال ۸۵-۲۶۵ ولت AC با طراحی حرارتی مناسب)

• ولتاژ تغذیه (ورودی AC): ۸۵ تا ۲۶۵ ولت (یونیورسال، مستقیم از برق شهری)

• فرکانس سوئیچینگ: ۱۳۲ کیلوهرتز (با پرش فرکانس برای کاهش EMI)

• حداکثر دیوتی سیکل: ۶۸٪ – محدودیت ایمن برای عملکرد پایدار در توپولوژی فلای‌بک

• پکیج: DIP-8 (Through-Hole) – نصب آسان، ایده آل برای نمونه‌سازی و تولید

• دمای کاری: -۴۰ تا +۱۵۰ درجه سانتی‌گراد (دمای پیوند، محدوده صنعتی گسترده)

• برند: Power Integrations – پیشرو در راه‌حل‌های سوئیچینگ آفلاین

⚙️ مشخصات فنی کلیدی:

• کنترل ON/OFF ساده: بدون نیاز به جبران‌سازی حلقه؛ فیدبک از طریق آپتوکوپلر یا سیم‌پیچ کمکی

• حفاظت‌های داخلی جامع:

  • محدودکننده جریان سیکل به سیکل (Cycle-by-Cycle Current Limit)

  • حفاظت در برابر اضافه‌بار و اتصال کوتاه خروجی با راه‌اندازی مجدد خودکار (Auto-Restart)

  • خاموش‌سازی حرارتی (Thermal Shutdown) با هیسترزیس

• پرش فرکانس (Frequency Jittering): کاهش پیک‌های EMI و ساده‌سازی فیلتر ورودی

• راه‌اندازی نرم (Soft-Start): کاهش استرس قطعات هنگام روشن شدن

• تعداد قطعات جانبی بسیار کم: یک خازن ورودی، ترانسفورماتور، دیود خروجی و خازن خروجی

💡 کاربردهای اصلی:

• آداپتورها و شارژرهای AC-DC با توان بالاتر (تبلت، روتر، تجهیزات شبکه) تا ۱۵ وات

• منابع تغذیه کمکی (Standby) در لوازم خانگی و تجهیزات صوتی-تصویری

• درایوهای LED ایزوله با جریان ثابت

• منابع تغذیه داخلی برای سیستم‌های کنترل، سنسورها و تجهیزات اتوماسیون صنعتی

• جایگزینی سوئیچرهای قدیمی با یک راه‌حل مدرن، کم‌حجم و پربازده

• پروژه‌های DIY که نیاز به توان بالاتری نسبت به TNY264PN دارند

✅ مزایا:

• توان خروجی بالاتر (۱۵ وات): پوشش طیف گسترده‌تری از کاربردهای کم‌مصرف تا متوسط

• طراحی فوق‌العاده ساده: بدون نیاز به جبران‌سازی حلقه، با حداقل قطعات خارجی

• راندمان عالی و مصرف آماده‌باش ناچیز: ایده آل برای دستگاه‌های همیشه-متصل

• فرکانس ۱۳۲ کیلوهرتز با پرش: کاهش اندازه ترانسفورماتور و فیلتر EMI

• پکیج DIP-8: لحیم‌کاری آسان، مناسب برای نمونه‌سازی، تعمیرات و تولید

• بازه دمایی گسترده (-۴۰ تا ۱۵۰+): عملکرد مطمئن در محیط‌های گرم و صنعتی

🎯 جمع‌بندی:
TNY268PN یک سوئیچ آفلاین یکپارچه از خانواده TinySwitch-II با ماسفت ۷۰۰ ولت داخلی و توان ۱۵ وات است. این آیسی در پکیج DIP-8 با فرکانس سوئیچینگ ۱۳۲ کیلوهرتز، دیوتی سیکل ۶۸٪، ورودی یونیورسال ۸۵-۲۶۵ ولت AC و کنترل ON/OFF ساده، یک راه‌حل قدرتمندتر، فوق‌العاده ساده و بی‌نهایت کم‌مصرف برای طراحی منابع تغذیه AC-DC ایزوله با توان متوسط ارائه می‌دهد. TNY268PN با افزایش توان نسبت به مدل‌های پایین‌تر و حفظ سادگی و قابلیت اطمینان، گزینه‌ای ایده آل برای مهندسانی است که به دنبال یک سوئیچر جمع‌وجور، مقاوم و سازگار با استانداردهای انرژی برای پروژه‌های متنوع خود هستند.
