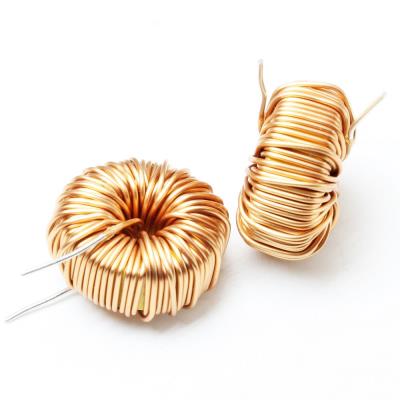

INDUCTOR TOROID 470UH 3A
یک القاگر ثابت (سلف) حلقوی (توروئیدال) با ساختار کاملاً حفاظتشده. این قطعه با تمرکز بر ارائه اندوکتانس بسیار بالا و حفظ توانایی تحمل جریان قابل توجه، یک المان تخصصی و قدرتمند برای کاربردهای پیشرفته فیلترینگ توان و سرکوب تداخل در سیستمهای صنعتی و قدرت محسوب میشود. القاگر 470 میکروهانری با جریان نامی 3 آمپر، بالاترین سطح از ذخیرهسازی انرژی مغناطیسی را در بین نمونههای مشابه ارائه داده و راهحلی ایدهآل برای کنترل نویز و فیلتراسیون در فرکانسهای پایینتر است.
🧩 مشخصات کلی:
-
نوع: القاگر ثابت (سلف) حلقوی (توروئید) با محافظ
-
ساختار: کاملاً حفاظتشده (Shielded)
-
سری / فرم فکتور: توروئیدال (Toroidal)
-
اندوکتانس: 470 میکروهانری (µH)
-
جریان نامی DC: 3 آمپر (A)
-
مقاومت DC حداکثر: 150 میلیاهم (mΩ)
-
فرکانس تشدید خودی (SRF): 1.5 مگاهرتز (MHz)
-
ضریب کیفیت (Q): حداقل 15 (در فرکانس مشخص)
-
کاربرد اصلی: توان، چوکهای EMI/RFI
-
سبک پایه: رادیال (Radial)
-
ابعاد (طول x عرض x ارتفاع): 29.5x14.0 x 6.5 میلیمتر
-
رنج دمای عملیاتی: 55- تا 125+ درجه سلسیوس
-
برند: عمومی (Non-Brand)
-
پکیج: توروئیدال (Toroidal)
💡 کاربردهای اصلی:
-
فیلترهای ورودی خط AC با کارایی بالا: برای سرکوب قوی هارمونیکها و نویز متداول (Common Mode Noise) در منابع تغذیه سوئیچینگ صنعتی و UPS.
-
چوکهای خروجی در اینورترها و درایورهای موتور توان بالا: برای صافکردن شکل موج جریان و کاهش استرس سوئیچینگ.
-
سرکوب تداخل الکترومغناطیسی (EMI/RFI) در تجهیزات با استانداردهای سختگیرانه مانند تجهیزات آزمایشگاهی، پزشکی و مخابراتی.
-
ذخیرهسازی انرژی در مدارات رزونانسی و مبدلهای ایزوله.
✅ مزایا:
-
ترکیب بینظیر اندوکتانس و جریان: ارائه 470µH همزمان با 3A، این قطعه را به یک ذخیرهساز انرژی مغناطیسی استثنایی برای مدارات توان تبدیل میکند.
-
کارایی بالا و تلفات کم: طراحی توروئیدال همراه با مقاومت DC نسبتاً پایین (150mΩ)، منجر به گرمایش کمتر و بازدهی بیشتر در مقایسه با القاگرهای استوانهای مشابه میشود.
-
فیلتراسیون مؤثر در فرکانسهای پایین: فرکانس خودرزونانس 1.5MHz و اندوکتانس بالا، مسدودسازی عالی در برابر نویزهای باند پایین ایجاد میکند.
-
نشت مغناطیسی ناچیز: ساختار حلقه بسته، میدان مغناطیسی را به دقت در داخل هسته حفظ کرده و از ایجاد تداخل با اجزای حساس مدار جلوگیری میکند.
-
پایداری حرارتی و مکانیکی عالی: مناسب برای محیطهای عملیاتی چالشبرانگیز.
🎯 جمعبندی:
این القاگر توروئیدال با اندوکتانس 470 میکروهانری و جریان 3 آمپر، یک ابزار تخصصی و قدرتمند در حوزه فیلترینگ پیشرفته و مدیریت انرژی است. این قطعه با قابلیت منحصربهفرد ذخیرهسازی انرژی بالا در کنار تحمل جریان قابل ملاحظه، راهحلی ایدهآل و غالباً ضروری برای طراحیهای صنعتی پیچیده، منابع تغذیه باکیفیت و سیستمهای حساس به نویز محسوب میشود. انتخاب آن نشان از توجه به جزئیات، عملکرد برتر و قابلیت اطمینان حرفهای در طراحی دارد.
