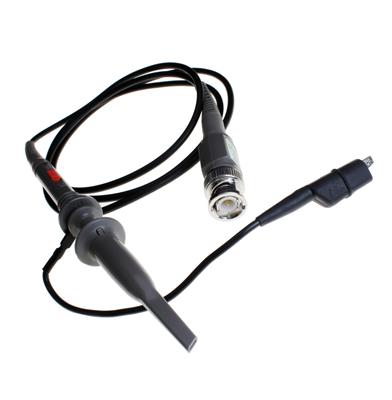

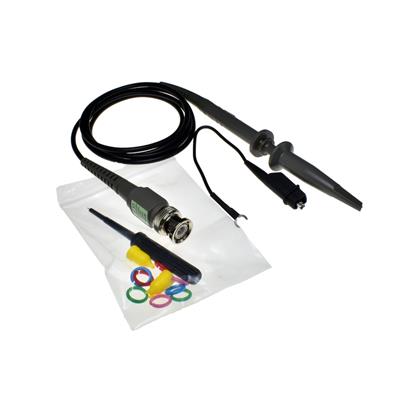

P6100

یک پروب اسیلوسکوپ (Oscilloscope Probe) از نوع غیرفعال (Passive) است که برای اتصال مدار تحت تست به ورودی اسیلوسکوپ طراحی شده است. این پروب دارای پهنای باند ۱۰۰ مگاهرتز، اتنویشن ۱۰:۱ و ۱:۱ قابل سوئیچ و کانکتور استاندارد BNC می‌باشد. بدنه آن از جنس ABS و رنگ آن خاکستری است. طول کابل آن ۱۲۰ سانتی‌متر و وزن آن حدود ۴۸ گرم است.

💡 کاربردهای عملی:

• اندازه‌گیری سیگنال‌های فرکانس بالا در مدارات الکترونیکی

• تعمیر و عیب‌یابی بردهای الکترونیکی

• تحلیل سیگنال در اسیلوسکوپ‌های PC-based و رومیزی

• تست مدارات دیجیتال و آنالوگ

• اندازه‌گیری در مدارات مخابراتی و RF

• کاربردهای آموزشی در آزمایشگاه‌های الکترونیک

• بررسی نویز و ریپل در منابع تغذیه

• تست سیگنال‌های IC با استفاده از آستین لوکیت (Locating Sleeve)

✅ مزایا:

• پهنای باند ۱۰۰ مگاهرتز برای اندازه‌گیری سیگنال‌های سریع

• قابلیت سوئیچ بین ۱۰:۱ و ۱:۱ برای انعطاف در اندازه‌گیری

• کانکتور BNC استاندارد سازگار با اکثر اسیلوسکوپ‌ها

• فنر زمین (Ground Spring) برای کاهش نویز و نوسان در سیگنال‌های فرکانس بالا

• حداکثر ولتاژ ۶۰۰ ولت در حالت ۱۰:۱

• مقاومت ورودی بالا (۱۰ MΩ) در حالت ۱۰:۱ برای بارگذاری کمتر روی مدار

• زمان صعود سریع ۳.۵ نانوثانیه

• محدوده جبران‌سازی ۱۵-۴۵ پیکوفاراد برای تطبیق با اسیلوسکوپ‌های مختلف

• بدنه ABS سبک و مقاوم

• کابل ۱۲۰ سانتی‌متری برای دسترسی راحت

• قیمت مناسب نسبت به پروب‌های حرفه‌ای

🎯 جمع‌بندی:

P6100 یک پروب اسیلوسکوپ غیرفعال ۱۰۰ مگاهرتزی با اتنویشن ۱۰:۱ و ۱:۱ قابل سوئیچ، کانکتور BNC، مقاومت ورودی ۱۰ MΩ در حالت ۱۰:۱ و حداکثر ولتاژ ۶۰۰ ولت است.

این پروب برای اندازه‌گیری سیگنال‌های فرکانس بالا، عیب‌یابی مدارات الکترونیکی، تست مدارات دیجیتال و آنالوگ و کاربردهای آموزشی مناسب است. مهم‌ترین ویژگی‌های آن پهنای باند ۱۰۰MHz، سوئیچ ۱۰:۱/۱:۱، کانکتور BNC استاندارد، مقاومت ورودی بالا و لوازم جانبی کامل می‌باشد.
