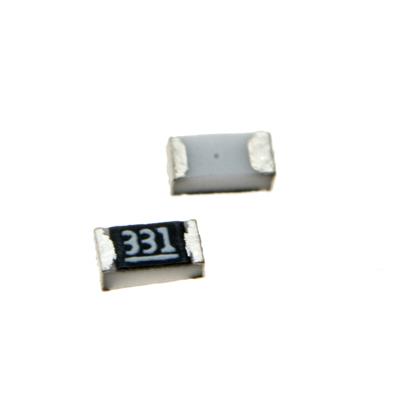

RESISTOR 330Ω 1% 0603
یک مقاومت ثابت فیلم ضخیم با دقت بالا (Precision Thick Film Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج کوچک و پرکاربرد 0603 ارائه می‌شود. این قطعه برای کاربردهای مدرن و فشرده‌ای که نیاز به دقت خوب، اندازه کوچک و قابلیت اطمینان دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 330 اهم (Ω)

• تلرانس (دقت): ±1%

• توان نامی: 100mW (0.1W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 330Ω

• حداکثر توان نامی (Pd): 100mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 75V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تطبیق امپدانس و ترمینیشن در خطوط انتقال سیگنال دیجیتال پرسرعت (مانند USB، LVDS)

• مقاومت‌های Pull-up/Pull-down دقیق در رابط‌های I²C، SPI و سایر باس‌های ارتباطی

• مدارهای تقسیم ولتاژ دقیق برای سنسورها، ADCها و منابع مرجع ولتاژ

• فیدبک و کمپانسیشن در تقویت کننده‌های عملیاتی و مدارهای آنالوگ حساس

• فیلترها و مدارهای زمان‌بندی (RC) با نیاز به دقت بهتر

• الکترونیک مصرفی پیشرفته مانند تلفن‌های همراه، لپ‌تاپ‌ها و دوربین‌ها

• ماژول‌های ارتباطی و پردازشی که به چگالی بالای قطعات نیاز دارند

✅ مزایا:

• اندازه بسیار کوچک (0603): صرفه‌جویی قابل توجه در فضای برد، ایده‌آل برای طراحی‌های فشرده و مدرن.

• دقت بالا (1%): عملکرد قابل پیش‌بینی‌تر و مناسب‌تر برای مدارهای دقیق نسبت به انواع 5%.

• ضریب دمایی نسبتاً خوب (-100 ppm/°C): پایداری دمایی بهتر از بسیاری از مقاومت‌های فیلم ضخیم عمومی.

• دامنه دمای عملیاتی گسترده: قابلیت استفاده در کاربردهای صنعتی.

• ولتاژ کاری 75V: برای اکثر کاربردهای سیگنال و منطق کم‌ولتاژ کافی است.

🎯 جمع‌بندی:
این مقاومت 330 اهمی با تلرانس 1% در پکیج 0603، نماد یک قطعه مدرن SMD است که ترکیب ایده‌آلی از اندازه کوچک، دقت خوب و قابلیت اطمینان را ارائه می‌دهد. این مقاومت برای طراحی‌های الکترونیکی فشرده و پیشرفته که در آنها فضا باارزش است و مدارهای آنالوگ/دیجیتال به دقت بهتر از 5% نیاز دارند (مانند ارتباطات دیجیتال، مدارهای مرجع و اینترفیس‌های حسگر)، گزینه‌ای عالی است. با این حال، محدودیت توان آن استفاده را به کاربردهای سیگنال و کنترل محدود می‌کند.
