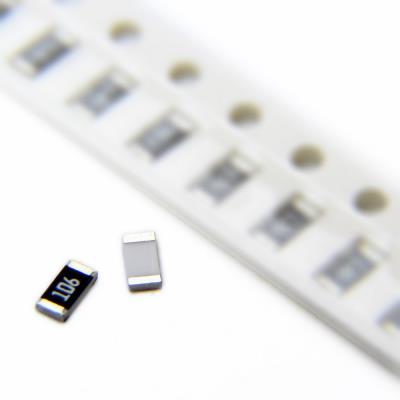

RESISTOR 10MOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار فوق‌العاده بالا (10 مگااهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای خاص و تخصصی در مدارهای الکترونیکی که نیاز به کشیدن جریان فوق‌پایین و ایزولاسیون ولتاژ بالا دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 10 MΩ (مگااهم)

• تلرانس (دقت): ±5%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application) - تخصصی

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10 MΩ

• تلرانس: ±5%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): -100 ppm/°C (حداقل)

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی و تخصصی:

• مقاومت‌های نشت (Bleeder Resistors) ولتاژ بالا: تخلیه ایمن بار الکترواستاتیکی از خازن‌های ولتاژ بالا یا صفحات نمایشگرهای CRT قدیمی.

• مقاومت‌های فیدبک در مدارهای امپدانس فوق‌بالا: در پیکربندی‌های خاصی از تقویت‌کننده‌های عملیاتی (Op-Amp) برای اهداف یکپارچه‌سازی با ثابت زمانی بسیار طولانی یا در مدارهای با بهره بسیار بالا.

• بار (Load) برای منابع جریان ثابت با محدوده ولتاژ خروجی بالا.

• مدارهای اندازه‌گیری مقاومت بسیار بالا: در برخی کاربردهای آزمایشگاهی یا سنسورهای خاص.

• مقاومت‌های pull-up/pull-down با جریان کشی ناچیز (نانوآمپر): در مدارهایی که به حداقل مصرف توان در حالت بی‌کاری نیاز است، اما به دلیل ولتاژ بالا، نمی‌توان از مقادیر معمولی کیلواهم استفاده کرد.

✅ مزایا و ویژگی‌ها:

• پکیج 1206: اندازه متداول که مدیریت حرارتی و فاصله‌گذاری الکتریکی بهتری نسبت به سایزهای کوچکتر (مانند 0805 یا 0603) برای ولتاژهای بالا فراهم می‌کند.

• مقدار مقاومت فوق‌العاده بالا (10MΩ): امکان طراحی مدارهایی با جریان کاری در حد نانوآمپر را فراهم می‌سازد.

• ولتاژ کاری بالا (200V): ویژگی حیاتی برای کار با چنین مقدار مقاومت بالا، زیرا حتی جریان‌های نانوآمپری می‌توانند ولتاژهای زیادی ایجاد کنند.

• توان 250mW: با توجه به جریان‌های کاری ناچیز، این توان بسیار زیاد و کافی است.

• ضریب دمایی نسبتاً مناسب (-100 ppm/°C): برای چنین مقدار بالایی، پایداری دمایی قابل قبولی دارد.

🎯 جمع‌بندی:
این مقاومت 10 مگااهمی 1206 با دقت 5% یک قطعه بسیار تخصصی و چالش‌برانگیز برای استفاده است. کاربرد آن محدود به مدارهای خاصی است که به یک المان مقاومتی با مقدار فوق‌بالا در ولتاژهای نسبتاً بالا نیاز دارند و در محیط‌های کاملاً کنترل‌شده عمل می‌کنند. به دلیل حساسیت فوق‌العاده به شرایط محیطی و ساخت PCB، این قطعه برای اکثر کاربردهای عمومی، صنعتی یا مبتدی به هیچ وجه توصیه نمی‌شود و استفاده از آن بدون آگاهی کامل از ملزومات، محکوم به شکست است. در بسیاری از موارد، استفاده از چند مقاومت با مقدار کمتر به صورت سری یا انتخاب یک تکنولوژی دیگر (مانند مقاومت‌های Through-Hole با پکیج مناسب) قابلیت اطمینان بسیار بیشتری خواهد داشت.
