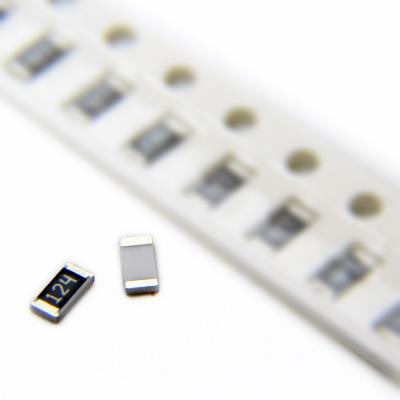

RESISTOR 120KOHMS 1206 5% SMD

یک مقاومت ثابت (فیلم ضخیم) با مقدار بالا (120 کیلواهم) است که توسط یک سازنده عمومی (Non-Brand) تولید شده است. این قطعه در پکیج سطح‌نشین استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقاومت‌های با مقدار بالا و ولتاژ کاری مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقاومت اسمی: 120 kΩ (کیلواهم)

• تلرانس (دقت): ±5%

• توان نامی: 250 mW (میلی‌وات)

• ولتاژ کاری DC حداکثر: 200 V

• کاربرد: عمومی (General Application)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 120 kΩ

• تلرانس: ±5%

• توان نامی در دمای 70°C: 250 mW

• حداکثر ولتاژ مجاز DC: 200 V

• ضریب دمایی (TCR): -100 ppm/°C (حداقل)

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های pull-up و pull-down: در خطوط دیجیتال و مدارهای منطقی که جریان کشی پایین (در حد میکروآمپر) مدنظر است.

• تقسیم‌کننده ولتاژ (Voltage Divider): در مدارهای نظارت بر ولتاژهای بالاتر (مانند در منابع تغذیه، باتری‌ها یا خطوط صنعتی)، سنسورها و تنظیم سطح سیگنال.

• مقاومت‌های فیدبک (Feedback Resistors): در تقویت‌کننده‌های عملیاتی (Op-Amp) و مدارهای فیلتر برای تنظیم بهره.

• مقاومت‌های نشت (Bleeder Resistors): در خازن‌های با ولتاژ کاری بالا (تا 200V) برای تخلیه ایمن بار باقیمانده پس از قطع منبع.

• مقاومت‌های بایاس (Bias Resistors) در مدارهای امپدانس بالا: برای تنظیم نقطه کار در مراحل ورودی تقویت‌کننده‌های آنالوگ.

• مدارهای زمان‌بندی با ثابت زمانی طولانی: در ترکیب با خازن‌ها در مدارهای RC.

• کاربردهای عمومی در منابع تغذیه، کنترل‌کننده‌های صنعتی و دستگاه‌های اندازه‌گیری.

✅ مزایا و ویژگی‌ها:

• پکیج 1206: اندازه متداول و مناسب، که فضای کافی برای اتلاف حرارت و فاصله‌گذاری الکتریکی بهتر (نسبت به سایزهای کوچکتر) در ولتاژهای بالا فراهم می‌کند.

• مقدار مقاومت بالا (120kΩ): مناسب برای طراحی مدارهایی با جریان کاری در حد میکروآمپر و مصرف توان بسیار پایین.

• توان نامی مناسب (250mW): برای یک مقاومت با این مقدار بالا، توانی بیش از حد کافی ارائه می‌دهد و حاشیه امنیت خوبی ایجاد می‌کند.

• ولتاژ کاری بالا (200V): ویژگی مهم این قطعه است که امکان استفاده ایمن در مدارهای با ولتاژهای متوسط تا بالا را فراهم می‌کند.

• ضریب دمایی نسبتاً خوب (-100 ppm/°C): پایداری دمایی بهتری نسبت به مقاومت‌های عمومی‌منظوره با TCR ضعیف‌تر دارد.

• دامنه دمای عملیاتی گسترده: مناسب برای کاربردهای صنعتی در محدوده دمایی وسیع.

🎯 جمع‌بندی:
این مقاومت 120 کیلواهمی 1206 با دقت 5% یک قطعه عمومی‌منظوره و اقتصادی با قابلیت تحمل ولتاژ بالا است. این قطعه برای کاربردهای غیردقیق در مدارهای ولتاژ متوسط تا بالا (مانند تقسیم ولتاژ نظارتی، مقاومت‌های pull-up ولتاژ بالا و مدارهای نشت) گزینه‌ای مقرون‌به‌صرفه و در دسترس محسوب می‌شود. با وجود برند عمومی، مشخصات فنی آن (ولتاژ و توان) برای بسیاری از پروژه‌های عمومی و غیرحساس کافی است. با این حال، برای کاربردهای با قابلیت اطمینان بالا، تولید انبوه صنعتی یا مدارهای دقیق، استفاده از برندهای معتبرتر با تلرانس بهتر توصیه می‌شود. در طراحی، توجه به تمیزکاری برد و فاصله‌گذاری مناسب برای حفظ عملکرد درازمدت آن مهم است.
