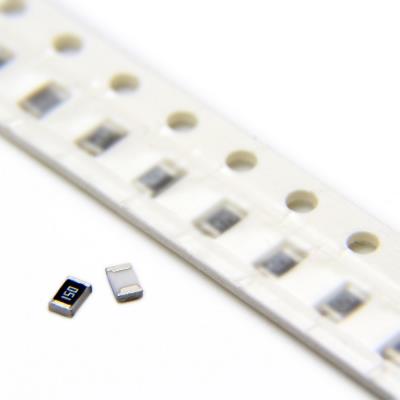

RESISTOR 15Ω 5% 0805
یک مقاومت ثابت با مقدار پایین (Low-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج متداول 0805 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت کم با توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم (Thick Film Fixed Resistor)

• مقدار مقاومت: 15 اهم (Ω)

• تلرانس (دقت): ±5%

• توان نامی: 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 15Ω

• حداکثر توان نامی (Pd): 125mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 150V

• ضریب دمایی (TCR): -200 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• محدودکننده جریان (Current Limiting) در درایورهای LED، مدارهای ورودی و بارهای کم‌توان

• سنسور جریان (Current Sensing) عمومی در مدارهای مدیریت باتری و منابع تغذیه سوئیچینگ کوچک

• مقاومت‌های Pull-up/Pull-down در خطوط دیجیتال با نیاز به جریان کشی متوسط

• بارهای مصنوعی (Dummy Load) برای تست و شبیه‌سازی در مدارهای کم‌توان

• مقاومت‌های میراکننده (Snubber) در مدارهای سوئیچینگ فرکانس پایین

• کاربردهای عمومی در الکترونیک مصرفی، صنعتی و خودرویی

✅ مزایا:

• پکیج 0805: تعادل خوب بین اندازه و توان؛ برای نصب ماشینی و دستی مناسب است.

• توان نامی 125mW: قابلیت تحمل جریان نسبتاً خوب (حداکثر جریان مجاز پیوسته حدود 0.091 آمپر).

• ولتاژ کاری 150V: ایمنی و انعطاف برای استفاده در مدارهای با ولتاژ نسبتاً بالا.

• ضریب دمایی نسبتاً خوب (-200 ppm/°C): پایداری دمایی بهتر از مقاومت‌های با TCR بالاتر.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

• مقدار مقاومت پرکاربرد (15Ω): مقدار استاندارد در بسیاری از طراحی‌های الکترونیکی.

🎯 جمع‌بندی:
این مقاومت 15 اهمی در پکیج 0805، یک قطعه الکترونیکی پایه‌ای، قابل اعتماد و همه‌کاره برای کاربردهای عمومی است. ترکیب توان 125mW، ولتاژ کاری 150V و پکیج SMD استاندارد، آن را برای مدارهای محدودکننده جریان، سنسینگ عمومی و کاربردهای Pull-up/Pull-down در طراحی‌های مدرن مناسب می‌سازد. اگرچه تلرانس 5% و TCR منفی آن برای کاربردهای دقیق سنسینگ جریان محدودیت ایجاد می‌کند، اما برای اکثر کاربردهای عمومی الکترونیک کاملاً کافی و مقرون‌به‌صرفه است. این مقاومت گزینه‌ای متداول و محبوب در میان طراحان SMD می‌باشد.
