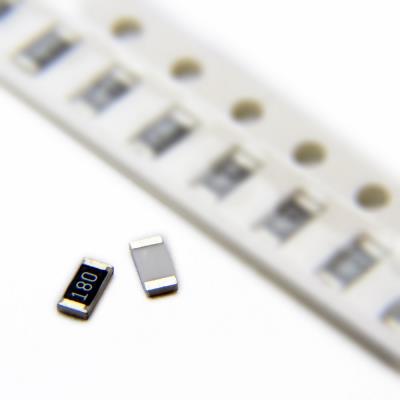

RESISTOR 18Ω 5% 1206
یک مقاومت ثابت (Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی در مدارهای الکترونیکی که نیاز به محدود کردن جریان، تقسیم ولتاژ یا pull-up/pull-down دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• مقدار مقاومت: 18 اهم (Ω)

• تلرانس (دقت): ±5%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 18Ω

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): -200 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای محدودکننده جریان (Current Limiting)

• مدارهای تقسیم ولتاژ (Voltage Divider)

• مقاومت‌های pull-up یا pull-down در خطوط دیجیتال

• مدارهای فیلتر ساده RC

• تطبیق امپدانس در مدارهای عمومی

• بار (Load) مصنوعی در تست‌های اولیه

• کاربردهای عمومی در منابع تغذیه، درایورها و کنترلرها

✅ مزایا:

• پکیج استاندارد 1206: تعادل خوبی بین اندازه و توان قابل تحمل دارد؛ برای نصب ماشینی (SMT) و پروژه‌های دستی مناسب است.

• توان 250mW: برای اغلب کاربردهای سیگنال و توان پایین کافی است.

• ولتاژ کاری بالا (200V): امکان استفاده در مدارهای با ولتاژ نسبتاً بالا را فراهم می‌کند.

• دامنه دمای عملیاتی گسترده: قابلیت عملکرد در محیط‌های صنعتی.

• قیمت پایین و در دسترس بودن: به‌عنوان یک قطعه عمومی بدون برند، بسیار مقرون‌به‌صرفه و فراوان است.

🎯 جمع‌بندی:
این مقاومت 18 اهمی در پکیج 1206، یک قطعه الکترونیکی پایه، قابل اعتماد و همه‌کاره برای کاربردهای عمومی است. ترکیب توان 250mW، ولتاژ کاری 200V، تلرانس 5% و پکیج SMD استاندارد، آن را به گزینه‌ای متداول برای استفاده در طیف وسیعی از طراحی‌های الکترونیکی تبدیل کرده است. برای کاربردهای حساس به دما یا نیازمند دقت بالا، باید به ضریب دمایی -200 ppm/°C و تلرانس 5% توجه ویژه داشت.
