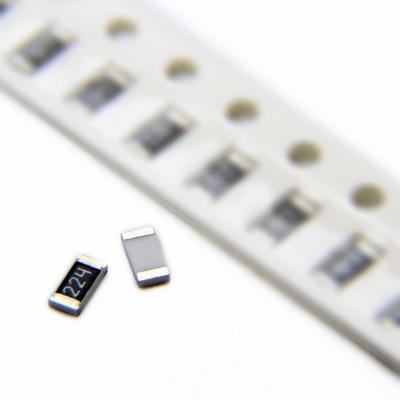

RESISTOR 220KΩ 5% 1206
یک مقاومت ثابت با مقدار بالا (High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت بالا، توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم با مقدار بالا (High-Value Thick Film Fixed Resistor)

• مقدار مقاومت: 220 کیلو اهم (220kΩ)

• تلرانس (دقت): ±5%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 220kΩ

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ (Voltage Divider) در سنسورها، سیستم‌های اندازه‌گیری و مدارهای آنالوگ

• مقاومت‌های Pull-up/Pull-down در خطوط با امپدانس بالا و مدارهای منطقی

• بارهای مصنوعی (Dummy Load) با جریان بسیار کم برای تست تجهیزات حساس

• مدارهای فیدبک (Feedback) در منابع تغذیه و تقویت کننده‌های عملیاتی با بهره بالا

• فیلترهای پایین‌گذر (Low-pass Filters) و مدارهای زمان‌بندی (Timing) با ثابت زمانی بزرگ

• مقاومت‌های نشت (Bleeder Resistors) در مدارهای ولتاژ بالا با جریان بسیار کم

• کاربردهای عمومی در الکترونیک صنعتی، ابزار دقیق و سیستم‌های کنترل

✅ مزایا:

• مقدار مقاومت بالا (220kΩ): مناسب برای کاربردهایی که نیاز به جریان کشی بسیار کم دارند.

• ولتاژ کاری بالا (200V): امکان استفاده در مدارهای با ولتاژ نسبتاً بالا را فراهم می‌کند.

• پکیج استاندارد 1206: نصب آسان، در دسترس بودن گسترده و مناسب برای تولید انبوه.

• توان 250mW: کافی برای اکثر کاربردهای سیگنال و توان کم.

• ضریب دمایی نسبتاً خوب (-100 ppm/°C): پایداری دمایی قابل قبول برای کاربردهای غیرحساس.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های چالش‌برانگیز.

🎯 جمع‌بندی:
این مقاومت 220 کیلو اهمی در پکیج 1206، یک قطعه کاربردی و اقتصادی برای کاربردهایی است که به مقادیر مقاومت بالا با توان متوسط نیاز دارند. ترکیب ولتاژ کاری 200V، تلرانس 5% و پکیج استاندارد، آن را برای مدارهای تقسیم ولتاژ، Pull-up/Pull-down در ولتاژهای بالا و فیلترها در طراحی‌های مدرن SMD مناسب می‌سازد. به‌دلیل مقدار مقاومت بالا، حفظ پاکیزگی برد و در نظر گرفتن اثرات نویز در طراحی مدار اهمیت ویژه‌ای دارد.
