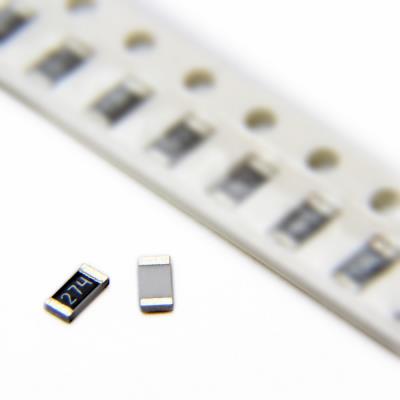

RESISTOR 270KΩ 5% 1206
یک مقاومت ثابت با مقدار بسیار بالا (Very High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت بسیار بالا، اتلاف توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم با مقدار بسیار بالا (Very High-Value Thick Film Fixed Resistor)

• مقدار مقاومت: 270 کیلو اهم (270kΩ)

• تلرانس (دقت): ±5%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 270kΩ

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ با نسبت بالا در سیستم‌های اندازه‌گیری ولتاژ، پروب‌های اسیلوسکوپ و مدارهای سنسور

• مقاومت‌های Pull-up/Pull-down با امپدانس بالا در خطوطی که حداقل بارگذاری (Loading) مدنظر است

• بارهای مصنوعی (Dummy Load) با جریان ناچیز برای تست ایزولاسیون و نشتی

• مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی پیکربندی شده به عنوان مدارهای یکسوکننده دقیق (Precision Rectifiers) یا مدارهای انتگرال‌گیر (Integrators)

• مقاومت‌های نشت (Bleeder Resistors) در مدارهای ولتاژ بالا برای تخلیه ایمن خازن‌ها

• کاربردهای عمومی در الکترونیک صنعتی، ابزار دقیق و سیستم‌های کنترل فرآیند

✅ مزایا:

• مقدار مقاومت بسیار بالا (270kΩ): امکان کار با جریان‌های میکروآمپر و طراحی مدارهای با مصرف توان فوق‌العاده پایین را فراهم می‌کند.

• ولتاژ کاری بالا (200V): قابلیت استفاده ایمن در مدارهایی با ولتاژهای نسبتاً بالا را داراست.

• توان 250mW: برای اغلب کاربردهای سیگنال و توان کم مرتبط با این مقادیر مقاومت کافی است.

• ضریب دمایی نسبتاً خوب (-100 ppm/°C): پایداری دمایی قابل قبول برای کاربردهای غیرحساس.

🎯 جمع‌بندی:
این مقاومت 270 کیلو اهمی در پکیج 1206، یک قطعه تخصصی‌تر برای کاربردهایی است که به مقادیر مقاومت بسیار بالا نیاز دارند. ترکیب ولتاژ کاری 200V و توان 250mW آن را برای مدارهای تقسیم ولتاژ دقیق، مدارهای زمان‌بندی طولانی و کاربردهای Pull-up با مصرف توان کم در ولتاژهای بالا مناسب می‌سازد. موفقیت در استفاده از این قطعه شدیداً به کیفیت ساخت PCB، پاکیزگی و طراحی دقیق مدار برای به حداقل رساندن اثرات پارازیتی وابسته است. این مقاومت برای طراحانی که به دنبال کار با سطوح جریان بسیار پایین در طراحی‌های SMD هستند، یک گزینه حیاتی محسوب می‌شود.
