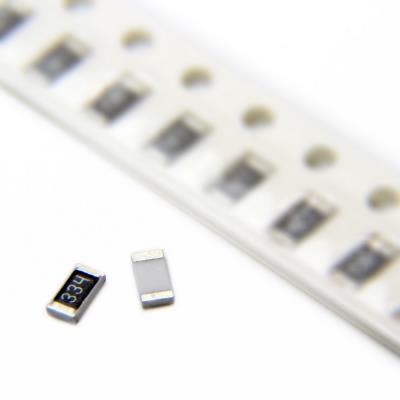

RESISTOR 330KΩ 5% 1206
یک مقاومت ثابت با مقدار بسیار بالا (Very High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت بسیار بالا، اتلاف توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• مقدار مقاومت: 330 کیلو اهم (330kΩ)

• تلرانس (دقت): ±5%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 330kΩ

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ با نسبت بسیار بالا در سیستم‌های اندازه‌گیری ولتاژ، پروب‌های اسیلوسکوپ و مدارهای سنسور

• مقاومت‌های Pull-up/Pull-down با امپدانس بسیار بالا در خطوطی که حداقل بارگذاری (Loading) و مصرف توان بسیار کم مدنظر است

• بارهای مصنوعی (Dummy Load) با جریان ناچیز برای تست ایزولاسیون و مدارهای با حساسیت بالا

• مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی پیکربندی شده به عنوان مدارهای یکسوکننده دقیق (Precision Rectifiers) یا مدارهای انتگرال‌گیر (Integrators) با ثابت زمانی طولانی

• مقاومت‌های نشت (Bleeder Resistors) در مدارهای ولتاژ بالا برای تخلیه ایمن خازن‌ها

• کاربردهای عمومی در الکترونیک صنعتی، ابزار دقیق و سیستم‌های کنترل فرآیند

✅ مزایا:

• مقدار مقاومت بسیار بالا (330kΩ): امکان کار با جریان‌های در حد میکروآمپر و طراحی مدارهای با مصرف توان فوق‌العاده پایین را فراهم می‌کند.

• ولتاژ کاری بالا (200V): قابلیت استفاده ایمن در مدارهایی با ولتاژهای نسبتاً بالا را داراست.

• توان 250mW: برای اغلب کاربردهای سیگنال و توان کم مرتبط با این مقادیر مقاومت کافی است.

• ضریب دمایی نسبتاً خوب (-100 ppm/°C): پایداری دمایی قابل قبول برای کاربردهای غیرحساس.

🎯 جمع‌بندی:
این مقاومت 330 کیلو اهمی در پکیج 1206، یک قطعه تخصصی برای کاربردهای حساس و دقیقی است که به مقادیر مقاومت بسیار بالا نیاز دارند. ترکیب ولتاژ کاری 200V و توان 250mW آن را برای مدارهای تقسیم ولتاژ دقیق، مدارهای زمان‌بندی طولانی و کاربردهای Pull-up با کمترین مصرف توان ممکن در ولتاژهای بالا مناسب می‌سازد. استفاده موفقیت‌آمیز از این قطعه مستلزم رعایت بالاترین استانداردها در طراحی PCB، نظافت ساخت و در نظر گرفتن تمام اثرات پارازیتی است. این مقاومت چالش‌برانگیز اما ضروری برای طراحانی است که در مرزهای الکترونیک کم‌توان و مدارهای دقیق آنالوگ کار می‌کنند.
