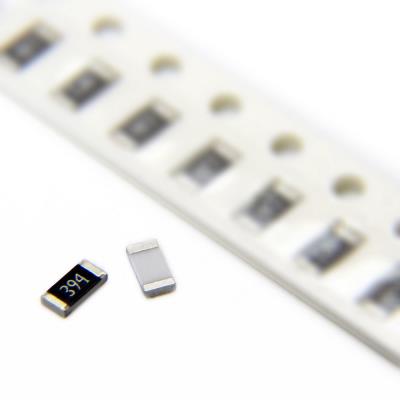

RESISTOR 390KΩ 5% 1206
یک مقاومت ثابت با مقدار بسیار بالا (Very High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقادیر مقاومت نزدیک به نیم مگااهم، توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم با مقدار بسیار بالا (Very High-Value Thick Film Fixed Resistor)

• مقدار مقاومت: 390 کیلو اهم (390kΩ)

• تلرانس (دقت): ±5%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 390kΩ

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ با نسبت بسیار بالا در سیستم‌های اندازه‌گیری ولتاژ، سنسورها و مدارهای مرجع

• مقاومت‌های Pull-up/Pull-down با امپدانس بسیار بالا در خطوطی که حداقل بارگذاری (Loading) و مصرف توان بسیار کم مدنظر است

• مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی با بهره بسیار بالا

• مقاومت‌های نشت (Bleeder Resistors) در مدارهای ولتاژ بالا برای تخلیه ایمن خازن‌ها

• مدارهای زمان‌بندی (Timing Circuits) با ثابت زمانی بسیار طولانی در conjunction با خازن‌های کوچک تا متوسط

• کاربردهای عمومی در الکترونیک صنعتی، ابزار دقیق و سیستم‌های کنترل

✅ مزایا:

• مقدار مقاومت بسیار بالا (390kΩ): امکان کار با جریان‌های میکروآمپر و طراحی مدارهای با مصرف توان فوق‌العاده پایین.

• ولتاژ کاری بالا (200V): قابلیت استفاده ایمن در مدارهایی با ولتاژهای نسبتاً بالا.

• پکیج استاندارد 1206: تعادل خوبی بین اندازه و قابلیت کارکرد ارائه می‌دهد؛ برای مونتاژ ماشینی و دستی مناسب است.

• توان 250mW: برای اغلب کاربردهای سیگنال و توان کم مرتبط با این مقادیر مقاومت کافی و حتی مازاد است.

• ضریب دمایی نسبتاً خوب (-100 ppm/°C): پایداری دمایی قابل قبول برای کاربردهای غیرحساس.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

🎯 جمع‌بندی:
این مقاومت 390 کیلو اهمی در پکیج 1206، یک قطعه تخصصی‌تر برای کاربردهایی است که به مقادیر مقاومت بسیار بالا نیاز دارند. ترکیب ولتاژ کاری 200V، توان 250mW و پکیج استاندارد، آن را برای مدارهای تقسیم ولتاژ دقیق، مدارهای زمان‌بندی طولانی و کاربردهای Pull-up با کمترین مصرف توان ممکن در ولتاژهای بالا مناسب می‌سازد. اگرچه برای کاربردهای عمومی لیست شده است، اما موفقیت در استفاده از آن شدیداً به کیفیت ساخت PCB، پاکیزگی و طراحی دقیق مدار برای به حداقل رساندن اثرات پارازیتی وابسته است. این مقاومت برای طراحانی که به دنبال کار با سطوح جریان بسیار پایین در طراحی‌های SMD هستند، یک گزینه قابل توجه محسوب می‌شود.
