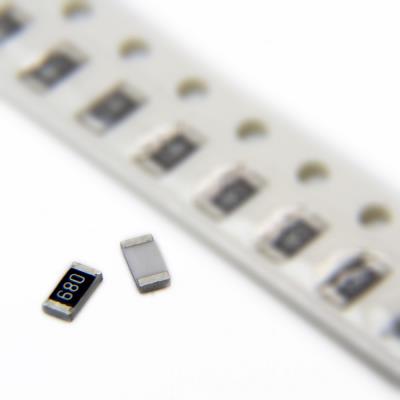

RESISTOR 68Ω 5% 1206
یک مقاومت ثابت (Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت متوسط، توان نسبتاً بالا و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم (Thick Film Fixed Resistor)

• مقدار مقاومت: 68 اهم (Ω)

• تلرانس (دقت): ±5%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 68Ω

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): ±200 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای محدودکننده جریان (Current Limiting) در درایورهای LED، منابع تغذیه و بارهای با توان متوسط

• سنسور جریان (Current Sensing) عمومی در مدارهای با جریان پایین تا متوسط

• مقاومت‌های Pull-up/Pull-down در خطوط دیجیتال با نیاز به جریان کشی بیشتر

• بارهای مصنوعی (Dummy Load) برای تست و شبیه‌سازی در مدارهای با توان متوسط

• مقاومت‌های میراکننده (Snubber) در مدارهای سوئیچینگ

• کاربردهای عمومی در الکترونیک صنعتی، خودرویی و محصولات مصرفی

✅ مزایا:

• پکیج 1206: تعادل خوب بین اندازه و توان؛ فضای کافی برای اتلاف حرارت.

• ولتاژ کاری 200V: ایمنی و انعطاف برای استفاده در مدارهای با ولتاژ نسبتاً بالا.

• ضریب دمایی متعادل (±200 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیرحساس.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

• مقدار مقاومت پرکاربرد (68Ω): مقدار استاندارد در بسیاری از طراحی‌های الکترونیکی.

🎯 جمع‌بندی:
این مقاومت 68 اهمی در پکیج 1206، یک قطعه الکترونیکی پایه‌ای، قابل اعتماد و همه‌کاره برای کاربردهای عمومی و صنعتی است. ترکیب توان 250mW، ولتاژ کاری 200V و پکیج SMD استاندارد، آن را برای مدارهای محدودکننده جریان، سنسینگ عمومی و کاربردهای Pull-up/Pull-down در طراحی‌های مدرن مناسب می‌سازد. اگرچه تلرانس 5% و TCR ±200 ppm/°C آن برای کاربردهای دقیق سنسینگ جریان محدودیت ایجاد می‌کند، اما برای اکثر کاربردهای عمومی الکترونیک کاملاً کافی و مقرون‌به‌صرفه است. این مقاومت گزینه‌ای متداول و محبوب در میان طراحان SMD با نیاز به توان نسبتاً بالاتر می‌باشد.
