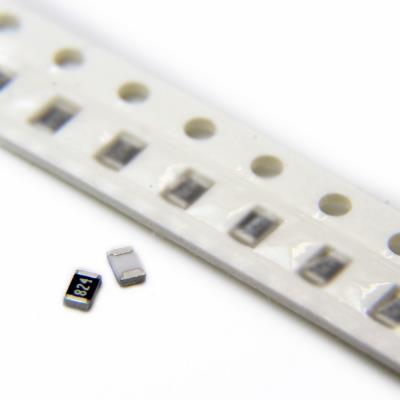

RESISTOR 820KΩ 5% 0805
یک مقاومت ثابت با مقدار بسیار بالا (Very High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج متداول 0805 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقادیر مقاومت نزدیک به 1 مگااهم، توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت فیلم ضخیم با مقدار بسیار بالا (Very High-Value Thick Film Fixed Resistor)

• مقدار مقاومت: 820 کیلو اهم (820kΩ)

• تلرانس (دقت): ±5%

• توان نامی: 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 820kΩ

• حداکثر توان نامی (Pd): 125mW

• تلرانس: ±5%

• حداکثر ولتاژ کاری DC: 150V

• ضریب دمایی (TCR): ±100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ با نسبت فوق‌العاده بالا در سیستم‌های اندازه‌گیری ولتاژ دقیق، پروب‌های اسیلوسکوپ و مدارهای مرجع با حساسیت بالا

• مقاومت‌های Pull-up/Pull-down با امپدانس بسیار بالا در خطوطی که حداقل بارگذاری (Loading) و مصرف توان فوق‌کم مدنظر است

• مقاومت‌های فیدبک (Feedback) با بهره بسیار بالا در تقویت کننده‌های عملیاتی پیکربندی‌شده به عنوان اینترگراتور یا تقویت کننده لگاریتمی

• مقاومت‌های نشت (Bleeder Resistors) در مدارهای ولتاژ بالا برای تخلیه ایمن خازن‌ها با جریان میکروآمپر

• مدارهای زمان‌بندی (Timing Circuits) با ثابت زمانی فوق‌طولانی در conjunction با خازن‌های کوچک

• کاربردهای عمومی در الکترونیک صنعتی، ابزار دقیق و سیستم‌های کنترل فرآیند

✅ مزایا:

• مقدار مقاومت بسیار بالا (820kΩ): امکان کار با جریان‌های میکروآمپر تا نانوآمپر و طراحی مدارهای با مصرف توان فوق‌العاده پایین.

• ولتاژ کاری 150V: قابلیت استفاده ایمن در مدارهایی با ولتاژهای نسبتاً بالا.

• پکیج 0805: تعادل خوب بین اندازه و قابلیت کارکرد؛ برای مونتاژ ماشینی و دستی مناسب است.

• توان 125mW: برای اغلب کاربردهای سیگنال و توان کم مرتبط با این مقادیر مقاومت کافی است.

• ضریب دمایی نسبتاً خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای کاربردهای غیرحساس.

• دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

🎯 جمع‌بندی:
این مقاومت 820 کیلو اهمی در پکیج 0805، یک قطعه تخصصی برای کاربردهای حساس و دقیقی است که به مقادیر مقاومت بسیار بالا نیاز دارند. ترکیب ولتاژ کاری 150V و توان 125mW آن را برای مدارهای تقسیم ولتاژ دقیق، مدارهای زمان‌بندی فوق‌طولانی و کاربردهای Pull-up با کمترین مصرف توان ممکن در ولتاژهای نسبتاً بالا مناسب می‌سازد. استفاده موفقیت‌آمیز از این قطعه مستلزم رعایت استانداردهای بالا در طراحی PCB، نظافت ساخت و در نظر گرفتن اثرات پارازیتی است. این مقاومت برای طراحانی که در حوزه الکترونیک کم‌توان، اندازه‌گیری دقیق و مدارهای آنالوگ حساس فعالیت می‌کنند، یک گزینه حیاتی اما چالش‌برانگیز محسوب می‌شود.
