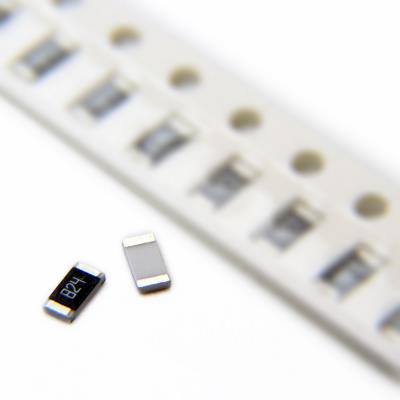

مقاومت 820 کیلو اهم 1206 smd

نام قطعه:

RESISTOR 820KOHMS 1206 5% SMD

نام کارخانه‌ای:

SER1206J0824AR

کشور سازنده:
چین
پکیج:
1206 3216
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 820 کیلو اهم 1206 smd

مقاومت 820 کیلو اهم 1206 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 1206
  • مقاومت 820 کیلو اهم
  • توان (وات) 250 میلی وات
  • دقت 5 درصد
  • نوع قرار گیری SMD
  • مقدار ولتاژ DC 200 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد General Application
  • حداقل ضریب دمایی -100 ضریب دمایی
  • حداکثر ضریب دمایی 100 ضریب دمایی

RESISTOR 820KΩ 5% 1206
یک مقاومت ثابت با مقدار بسیار بالا (Very High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقادیر مقاومت نزدیک به 1 مگااهم، توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت فیلم ضخیم با مقدار بسیار بالا (Very High-Value Thick Film Fixed Resistor)

💡 کاربردهای اصلی:

  • مدارهای تقسیم ولتاژ با نسبت فوق‌العاده بالا در سیستم‌های اندازه‌گیری ولتاژ دقیق، پروب‌های اسیلوسکوپ و مدارهای مرجع با حساسیت بالا

  • مقاومت‌های Pull-up/Pull-down با امپدانس بسیار بالا در خطوطی که حداقل بارگذاری (Loading) و مصرف توان فوق‌کم مدنظر است

  • مقاومت‌های فیدبک (Feedback) با بهره بسیار بالا در تقویت کننده‌های عملیاتی پیکربندی‌شده به عنوان اینترگراتور یا تقویت کننده لگاریتمی

  • مقاومت‌های نشت (Bleeder Resistors) در مدارهای ولتاژ بالا برای تخلیه ایمن خازن‌ها با جریان میکروآمپر

  • مدارهای زمان‌بندی (Timing Circuits) با ثابت زمانی فوق‌طولانی در conjunction با خازن‌های کوچک

  • کاربردهای عمومی در الکترونیک صنعتی، ابزار دقیق و سیستم‌های کنترل فرآیند

✅ مزایا:

  • مقدار مقاومت بسیار بالا (820kΩ): امکان کار با جریان‌های میکروآمپر تا نانوآمپر و طراحی مدارهای با مصرف توان فوق‌العاده پایین.

  • ولتاژ کاری بالا (200V): قابلیت استفاده ایمن در مدارهایی با ولتاژهای نسبتاً بالا.

  • پکیج استاندارد 1206: تعادل خوبی بین اندازه و قابلیت کارکرد ارائه می‌دهد؛ برای مونتاژ ماشینی و دستی مناسب است.

  • توان 250mW: برای اغلب کاربردهای سیگنال و توان کم مرتبط با این مقادیر مقاومت کافی و حتی مازاد است.

  • ضریب دمایی نسبتاً خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای کاربردهای غیرحساس.

  • دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

🎯 جمع‌بندی:
این مقاومت 820 کیلو اهمی در پکیج 1206، یک قطعه تخصصی برای کاربردهای حساس و دقیقی است که به مقادیر مقاومت بسیار بالا نیاز دارند. ترکیب ولتاژ کاری 200V و توان 250mW آن را برای مدارهای تقسیم ولتاژ دقیق، مدارهای زمان‌بندی فوق‌طولانی و کاربردهای Pull-up با کمترین مصرف توان ممکن در ولتاژهای بالا مناسب می‌سازد. استفاده موفقیت‌آمیز از این قطعه مستلزم رعایت بالاترین استانداردها در طراحی PCB، نظافت ساخت و در نظر گرفتن تمام اثرات پارازیتی است. این مقاومت برای طراحانی که در حوزه الکترونیک کم‌توان، اندازه‌گیری دقیق و مدارهای آنالوگ حساس فعالیت می‌کنند، یک گزینه حیاتی اما چالش‌برانگیز محسوب می‌شود.



Features انتخاب ویژگی
Resistance 820 kΩ ≤ = ≥
Power Rating 250 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 200 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Temperature Coefficient (Max) 100 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 1206
