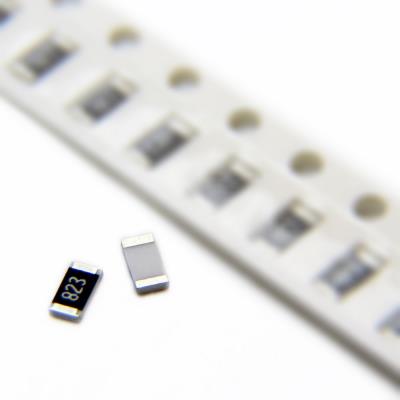

مقاومت 82 کیلو اهم 1206 smd

نام قطعه:

RESISTOR 82KOHMS 1206 5% SMD

نام کارخانه‌ای:

SER1206J0823AR

کشور سازنده:
چین
پکیج:
1206 (3216)
بسته‌بندی:
Tape & Reel - 5,000 عدد
حداقل:
50 عدد
ضریب:
50 عدد
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات مقاومت 82 کیلو اهم 1206 smd

مقاومت 82 کیلو اهم 1206 smd از خانواده مقاومت اس ام دی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج 1206 (3216)
  • مقاومت 82 کیلو اهم
  • توان (وات) 250 میلی وات
  • دقت 5 درصد
  • نوع قرار گیری SMD/SMT
  • مقدار ولتاژ DC 200 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +155 درجه سانتیگراد
  • کاربرد General Application
  • حداقل ضریب دمایی -100 ضریب دمایی
  • حداکثر ضریب دمایی 100 ضریب دمایی

RESISTOR 82KΩ 5% 1206
یک مقاومت ثابت با مقدار بالا (High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به مقاومت بالا، توان متوسط و قابلیت اطمینان در محدوده دمایی گسترده دارند، طراحی شده است.

🧩 مشخصات کلی:

  • نوع: مقاومت ثابت فیلم ضخیم (Thick Film Fixed Resistor)

  • مقدار مقاومت: 82 کیلو اهم (82kΩ)

  • تلرانس (دقت): ±5%

  • توان نامی: 250mW

  • برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

  • مقدار مقاومت: 82kΩ

  • حداکثر توان نامی (Pd): 250mW

  • تلرانس: ±5%

  • حداکثر ولتاژ کاری DC: 200V

  • ضریب دمایی (TCR): ±100 ppm/°C

  • دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

  • مدارهای تقسیم ولتاژ (Voltage Divider) در منابع تغذیه، سیستم‌های نظارت و مدارهای آنالوگ

  • مقاومت‌های Pull-up/Pull-down در خطوط دیجیتال با امپدانس بالا و مصرف توان پایین

  • بارهای مصنوعی (Dummy Load) با جریان کم برای تست و شبیه‌سازی

  • مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی و مدارهای کنترل

  • فیلترهای پایین‌گذر (Low-pass Filters) و مدارهای زمان‌بندی (RC Timing)

  • مقاومت‌های بایاس (Bias Resistors) در تقویت کننده‌های ترانزیستوری

  • کاربردهای عمومی در الکترونیک صنعتی، خودرویی و محصولات مصرفی

✅ مزایا:

  • مقدار مقاومت پرکاربرد (82kΩ): مقدار استاندارد و پراستفاده در بسیاری از طراحی‌های الکترونیکی.

  • ولتاژ کاری بالا (200V): امکان استفاده در مدارهای با ولتاژ نسبتاً بالا.

  • پکیج استاندارد 1206: تعادل خوب بین اندازه و توان، مناسب برای نصب ماشینی و دستی.

  • توان 250mW: کافی برای اکثر کاربردهای سیگنال و توان کم.

  • ضریب دمایی خوب (±100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیرحساس.

  • دامنه دمای عملیاتی گسترده: عملکرد مطمئن در محیط‌های صنعتی.

🎯 جمع‌بندی:
این مقاومت 82 کیلو اهمی در پکیج 1206، یک قطعه الکترونیکی پایه‌ای، قابل اعتماد و همه‌کاره برای کاربردهای عمومی و صنعتی است. ترکیب ولتاژ کاری 200V، توان 250mW و پکیج استاندارد، آن را برای مدارهای تقسیم ولتاژ، Pull-up/Pull-down و فیلترها در طراحی‌های مدرن SMD مناسب می‌سازد. این مقاومت گزینه‌ای مقرون‌به‌صرفه و در دسترس برای اکثر پروژه‌هایی است که به مقادیر مقاومت در محدوده ده‌ها کیلو اهم نیاز دارند



Features انتخاب ویژگی
Resistance 82 kΩ ≤ = ≥
Power Rating 250 mW ≤ = ≥
Tolerance 5 % ≤ = ≥
Voltage Rating DC 200 V ≤ = ≥
Temperature Coefficient (Min) -100 PPM/°C ≤ = ≥
Temperature Coefficient (Max) 100 PPM/°C ≤ = ≥
Application General Application
Termination Style SMD/SMT
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +155 °C ≤ = ≥
Brand Non-Brand
Package 1206 (3216)
