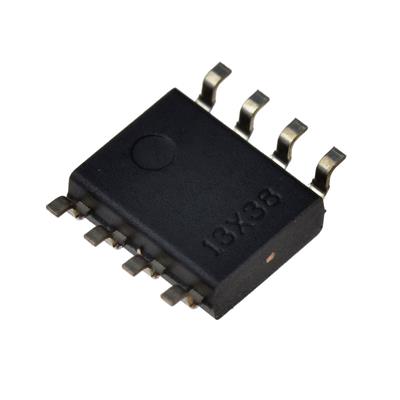

LMV358IDR

LMV358IDR

یک تقویت‌کننده عملیاتی دوقطبی (Dual) Rail-to-Rail، کم‌مصرف و با قدرت خروجی استثنائی که عضو خانواده LMVxxx (Low-Voltage) شرکت Texas Instruments است. این آی‌سی نسخه مدرن، بهینه‌شده و صنعتی از LM358 کلاسیک برای دنیای دیجیتال کم‌ولتاژ محسوب می‌شود و با حفظ هسته بای‌پلار قابل اعتماد، آن را با قابلیت‌های مورد نیاز سیستم‌های امروزی تطبیق داده است.

🧩 مشخصات کلی:

• نوع: تقویت‌کننده عملیاتی دوقطبی (Dual Operational Amplifier)

• مهم‌ترین ویژگی: خروجی با جریان بالا (160mA)، Rail-to-Rail، کم‌مصرف، صنعتی

• تعداد کانال: ۲ کانال مستقل در یک بسته

• محدوده ولتاژ تغذیه: تک‌سوپلای، 2.7V تا 5.5V

• نوع بسته‌بندی: SO-8 - SMD/SMT

• برند/سازنده: Texas Instruments

⚙️ مشخصات فنی کلیدی:

• تعداد کانال: ۲ (Dual)

• افست ولتاژ ورودی (Vos): ۷ mV

• جریان بایاس ورودی (Ib): ۲۵۰ nA

• محصول بهره-پهنای‌باند (GBW): ۱ MHz

• نرخ سرعت (Slew Rate): ۱ V/µs

• جریان خروجی: ۱۶۰ mA

• جریان مصرف کل (برای ۲ کانال): فقط ۱۰۵ µA (بسیار کم‌مصرف)

• محدوده ولتاژ تغذیه: ۲.۷V تا ۵.۵V

• دمای عملیاتی: -40°C تا +125°C (محدوده صنعتی کامل)

• پکیج: SOIC-8

💡 کاربردهای اصلی:

• درایور مستقیم بارهای با جریان متوسط: راه‌اندازی مستقیم LEDهای پرنور، موتورهای DC کوچک، سلونوئیدها، رله‌ها، بلندگوهای مینیاتوری و سایر بارهای صنعتی کوچک بدون نیاز به ترانزیستور خارجی.

• سیستم‌های کنترلی صنعتی و خودرویی با تغذیه پایین: در جاهایی که Op-Amp باید هم پردازش سیگنال کند و هم بار را راه‌اندازی نماید.

• مدارهای رابط و منطق سطح ولتاژ (Level Shifting) بین بخش‌های مختلف یک سیستم.

• منابع تغذیه سوئیچینگ و خطی کم‌ولتاژ: که به یک تقویت‌کننده خطای با قابلیت درایو خوب نیاز دارند.

• محافظت‌ها و قطع‌کننده‌های جریان (Current Limit/Circuit Breaker) با عملکرد سریع.

• بافرهای سیگنال برای بارهای با جریان کشی بالا.

✅ مزایا:

• قدرت رانش خروجی استثنائی (۱۶۰mA): مهم‌ترین مزیت. بالاترین رده در بین Op-Ampهای عمومی - می‌تواند بارهای واقعی را به تنهایی راه‌اندازی کند.

• ورودی/خروجی Rail-to-Rail واقعی: استفاده کامل از محدوده تغذیه کم‌ولتاژ را ممکن می‌سازد.

• مصرف جریان استندبای بسیار پایین (۱۰۵µA): برای کاربردهای پرتابل و باتری‌خور عالی است.

• محدوده دمایی صنعتی (-40°C تا +125°C): قابلیت اطمینان بالا برای محیط‌های چالش‌برانگیز.

• قابلیت اطمینان بای‌پلار: ساختار مستحکم و مقاوم در برابر ESD و حرارت.

🎯 جمع‌بندی:
LMV358IDR یک تقویت‌کننده عملیاتی دوقطبی "قدرتمند و کم‌حرف" برای دنیای عملی و صنعتی است. این قطعه مشخصات کلیدی LM358 (قیمت مناسب، قابلیت اطمینان) را گرفته و آن را با دو ویژگی حیاتی سیستم‌های مدرن به روز کرده است: توان خروجی بسیار بالا و عملکرد Rail-to-Rail در ولتاژ پایین.
