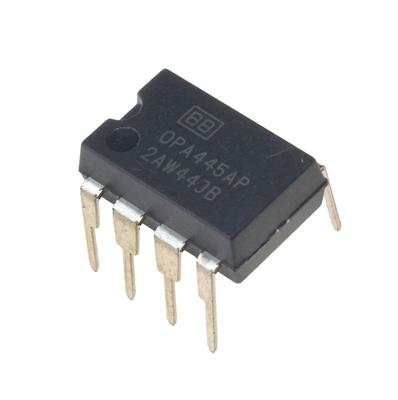

OPA445AP

نام کارخانه‌ای:
OPA445AP
پکیج:
DIP-8
بسته‌بندی:
Tube - 50 عدد
دیتاشیت:
روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

مشخصات OPA445AP

OPA445AP از خانواده آی سی تقویت کننده معمولی می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Burr-Brown Corporation
  • پکیج DIP-8
  • نوع نصب روی برد Through Hole
  • تعداد کانال 1 کانال
  • فرکانس 2 مگا هرتز
  • حداکثر ولتاژ تغذیه 45 ولت
  • حداقل ولتاژ تغذیه 10 ولت
  • حداقل دمای عملیاتی -55 درجه سانتیگراد
  • حداکثر دمای عملیاتی +125 درجه سانتیگراد
  • جریان تامین 4.2 میلی آمپر
  • نوع تغذیه Dual ساپورت
  • جریان خروجی 15 میلی آمپر
  • سرعت 15 ولت بر میکروثانیه
  • جریان ورودی 50 پیکو آمپر
  • ولتاژ ورودی افست 3 میلی ولت
  • نوع ورودی Rail-to-Rail

OPA445AP

OPA445AP یک تقویت‌کننده عملیاتی تک‌کاناله (Single Op-Amp) با ولتاژ کاری بالا از شرکت Burr-Brown Corporation است که برای کاربردهای صنعتی، آزمایشگاهی و درایو بارهای آنالوگ با سیگنال‌های ولتاژ بالا طراحی شده است. این آی‌سی ترکیبی از سرعت بالا، پهنای‌باند مناسب و تحمل ولتاژ تغذیه تا 45 ولت را ارائه می‌دهد و برای محیط‌های سخت و حرفه‌ای مناسب است.

🧩 مشخصات کلی:

  • نوع: تقویت‌کننده عملیاتی تک‌کاناله (Single Operational Amplifier)

  • تعداد کانال: ۱ کانال

  • نوع تغذیه: دو‌سوپلای (Dual Supply)

  • کاربری اصلی: تقویت سیگنال‌های آنالوگ با دامنه ولتاژ بالا

  • نوع ورودی: Rail-to-Rail

  • ولتاژ کاری بالا: مناسب سیستم‌های ±15V تا ±22V

  • نوع نصب: Through-Hole

  • نوع پکیج: DIP-8

  • برند / سازنده: Burr-Brown Corporation

⚙️ مشخصات فنی کلیدی:

  • تعداد کانال: ۱ (Single)

  • Gain-Bandwidth Product (GBW): 2 MHz

  • Slew Rate: 15 V/µs (سرعت بالا برای سیگنال‌های دینامیک)

  • جریان مصرف (Supply Current): 4.2 mA

  • جریان خروجی: تا 15 mA

  • جریان بایاس ورودی: 50 pA (بسیار کم، مناسب امپدانس بالا)

  • ولتاژ افست ورودی (Vos): 3 mV

  • حداقل ولتاژ تغذیه: 10 V

  • حداکثر ولتاژ تغذیه: 45 V

  • نوع تغذیه: Dual Supply

  • محدوده دمای عملیاتی: -55°C تا +125°C (Military / Industrial Grade)

  • پکیج: DIP-8

💡 کاربردهای اصلی و تخصصی:

  • مدارهای ولتاژ بالا: تقویت و بافر سیگنال‌های تا ده‌ها ولت

  • درایو تجهیزات آزمایشگاهی: فانکشن ژنراتورها، تقویت‌کننده‌های تست

  • کنترل صنعتی و پاور الکترونیک: حلقه‌های فیدبک با ولتاژ بالا

  • سیستم‌های اندازه‌گیری ولتاژ بالا: مانیتورینگ منابع تغذیه و اینورترها

  • تقویت سیگنال‌های امپدانس بالا: به دلیل جریان بایاس ورودی بسیار کم

  • مدارهای آنالوگ دقیق در محیط‌های سخت: دمای بالا یا پایین شدید

✅ مزایا:

  • تحمل ولتاژ تغذیه بسیار بالا: تا 45V

  • سرعت بالا: Slew Rate برابر 15V/µs

  • پهنای‌باند مناسب: 2MHz برای کاربردهای صنعتی و کنترلی

  • جریان بایاس ورودی بسیار کم: مناسب مدارهای با امپدانس بالا

  • پایداری دمایی فوق‌العاده: از -55°C تا +125°C

  • پکیج DIP-8: مناسب نمونه‌سازی، تعمیر و محیط‌های صنعتی

  • کیفیت مشهور Burr-Brown

🎯 جمع‌بندی:

OPA445AP یک Op-Amp ولتاژ بالا، سریع و صنعتی است که برای تقویت سیگنال‌های آنالوگ در سطوح ولتاژ بالا و محیط‌های سخت طراحی شده است. اگر پروژه شما نیازمند تحمل ولتاژ تا 45V، Slew Rate بالا، ورودی با جریان بسیار کم و پایداری دمایی گسترده باشد، این قطعه یکی از انتخاب‌های کلاسیک و قابل‌اعتماد محسوب می‌شود.

در مقابل، برای سیستم‌های کم‌مصرف، تک‌سوپلای یا کاربردهای فوق‌دقیق DC بهتر است به سراغ Op-Ampهای مدرن‌تر با ولتاژ پایین‌تر بروید.



Features انتخاب ویژگی
Number of Channels 1 Channel ≤ = ≥
Output Current 15 mA ≤ = ≥
Gain Bandwidth Product (fT) 2 MHz ≤ = ≥
Supply Type Dual Supply
Slew Rate 15 V/µs ≤ = ≥
Input Bias Current 50 pA ≤ = ≥
Input Offset Voltage 3 mV ≤ = ≥
Input Type Rail-to-Rail
Mounting Style Through Hole
Supply Current 4.2 mA ≤ = ≥
Supply Voltage (Min) 10 V ≤ = ≥
Supply Voltage (Max) 45 V ≤ = ≥
Minimum Operating Temperature -55 °C ≤ = ≥
Maximum Operating Temperature +125 °C ≤ = ≥
Brand Burr-Brown Corporation
Package DIP-8



نظرات
ارسال نظر جدید
موجود در انبار
72
12,027,000 ریال
11,906,000 ریال
10 عدد
11,786,000 ریال
20 عدد
11,666,000 ریال
50 عدد
11,545,000 ریال
100 عدد
