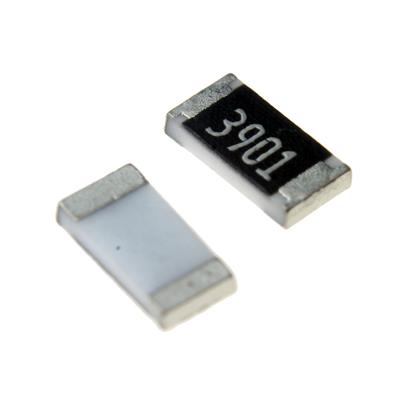

RESISTOR 3.9KΩ 1% 1206
یک مقاومت ثابت با دقت بالا (Precision Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج استاندارد 1206 ارائه می‌شود. این قطعه برای کاربردهای عمومی که نیاز به دقت خوب و پایداری دمایی مناسب در یک مقدار مقاومت کیلواهمی پایین دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 3.9 کیلو اهم (3.9kΩ)

• تلرانس (دقت): ±1%

• توان نامی: 250mW

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3.9kΩ

• حداکثر توان نامی (Pd): 250mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 200V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ دقیق (Precision Voltage Divider) برای سنسورها، مدارهای مرجع و ورودی‌های ADC

• سنس جریان (Current Sensing) با دقت خوب در مدارهای کم‌توان و جریان پایین

• مقاومت‌های Pull-up/Pull-down دقیق در رابط‌های I²C (با پیکربندی‌های خاص) و سایر باس‌های ارتباطی

• مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی، مدارهای نوسان‌ساز و فیلترهای فعال

• مقاومت‌های بایاس (Bias Resistors) در تقویت کننده‌های ترانزیستوری و مدارهای آنالوگ

• کاربردهای عمومی در الکترونیک مصرفی پیشرفته، صنعتی و پزشکی که نیاز به دقت و قابلیت اطمینان بالا دارند

✅ مزایا:

• دقت بالا (1%): عملکرد قابل پیش‌بینی و تکرارپذیر برای مدارهای دقیق.

• ضریب دمایی خوب (-100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیرحساس.

• ولتاژ کاری بالا (200V): ایمنی و انعطاف برای استفاده در مدارهای با ولتاژ نسبتاً بالا.

• توان 250mW: کافی برای اکثر کاربردهای سیگنال و توان کم.

• پکیج استاندارد 1206: تعادل خوب بین اندازه و توان، مناسب برای نصب ماشینی و دستی.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 3.9 کیلو اهمی با تلرانس 1% در پکیج 1206، یک قطعه دقیق و قابل اعتماد برای کاربردهای الکترونیکی مدرن است. با TCR نسبتاً خوب (-100 ppm/°C) و دقت 1%، این قطعه برای مدارهای تقسیم ولتاژ دقیق، سنس جریان کم‌توان و مقاومت‌های دقیق اینترفیس در طراحی‌های SMD مناسب است. اگرچه محدودیت توان، استفاده آن را به کاربردهای کم‌جریان محدود می‌کند، اما برای اکثر کاربردهای سیگنال و کنترل در الکترونیک پیشرفته کاملاً کافی و بهینه است. این مقاومت گزینه‌ای ایده‌آل برای طراحانی است که به دنبال ترکیب دقت بالا و قابلیت اطمینان در مقادیر مقاومت کیلواهمی پایین هستند.
