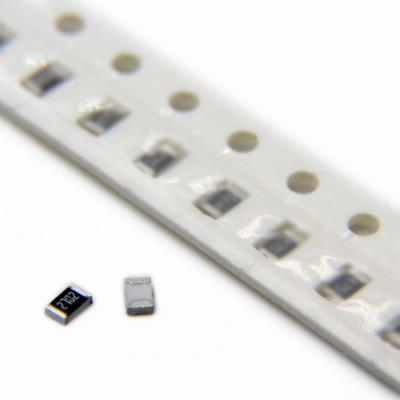

RESISTOR 27KΩ 1% 0805
یک مقاومت ثابت با مقدار بالا و دقت بالا (Precision High-Value Fixed Resistor) از نوع عمومی و بدون برند (Non-Brand) است که در پکیج متداول 0805 ارائه می‌شود. این قطعه برای کاربردهای حساس به فضا که نیاز به دقت خوب و پایداری دمایی مناسب در یک مقدار مقاومت کیلواهمی متوسط دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت با دقت بالا (Precision Thick Film Fixed Resistor)

• مقدار مقاومت: 27 کیلو اهم (27kΩ)

• تلرانس (دقت): ±1%

• توان نامی: 125mW (0.125W)

• برند/سازنده: عمومی (Non-Brand)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 27kΩ

• حداکثر توان نامی (Pd): 125mW

• تلرانس: ±1%

• حداکثر ولتاژ کاری DC: 150V

• ضریب دمایی (TCR): -100 ppm/°C

• دامنه دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مدارهای تقسیم ولتاژ دقیق (Precision Voltage Divider) برای مدارهای مرجع ولتاژ، سنسورهای مقاومتی و ورودی‌های ADC

• مقاومت‌های فیدبک (Feedback) در تقویت کننده‌های عملیاتی، مدارهای نوسان‌ساز و فیلترهای فعال

• مقاومت‌های Pull-up/Pull-down دقیق در رابط‌های I²C (با ولتاژهای استاندارد) و سایر باس‌های ارتباطی

• مقاومت‌های بایاس (Bias Resistors) در تقویت کننده‌های ترانزیستوری و مدارهای آنالوگ

• مدارهای زمان‌بندی (Timing Circuits) با ثابت زمانی متوسط در conjunction با خازن‌ها

• کاربردهای عمومی در الکترونیک مصرفی پیشرفته، صنعتی و پزشکی که نیاز به دقت و قابلیت اطمینان بالا دارند

✅ مزایا:

• اندازه مناسب (0805): تعادل خوب بین فضای برد و قابلیت کارکرد؛ برای نصب ماشینی و دستی آسان.

• دقت بالا (1%): عملکرد قابل پیش‌بینی و تکرارپذیر برای مدارهای دقیق.

• ضریب دمایی خوب (-100 ppm/°C): پایداری دمایی قابل قبول برای اکثر کاربردهای غیرحساس.

• مقدار مقاومت استاندارد (27kΩ): مقدار پرکاربرد در بسیاری از طراحی‌های الکترونیکی.

• ولتاژ کاری 150V: برای اکثر کاربردهای سیگنال و توان کم‌ولتاژ کافی است.

• دامنه دمای عملیاتی گسترده: امکان استفاده در کاربردهای صنعتی.

🎯 جمع‌بندی:
این مقاومت 27 کیلو اهمی با تلرانس 1% در پکیج 0805، یک قطعه دقیق و قابل اعتماد برای کاربردهای الکترونیکی مدرن است. با TCR نسبتاً خوب (-100 ppm/°C) و دقت 1%، این قطعه برای مدارهای تقسیم ولتاژ دقیق، مقاومت‌های فیدبک دقیق و کاربردهای کم‌مصرف در طراحی‌های فشرده مناسب است. اگرچه محدودیت توان، استفاده آن را به کاربردهای کم‌جریان محدود می‌کند، اما برای اکثر کاربردهای سیگنال و کنترل در الکترونیک پیشرفته کاملاً کافی و بهینه است. این مقاومت گزینه‌ای ایده‌آل برای طراحانی است که به دنبال ترکیب دقت بالا و صرفه‌جویی در فضای برد در مقادیر مقاومت کیلواهمی متوسط هستند.
