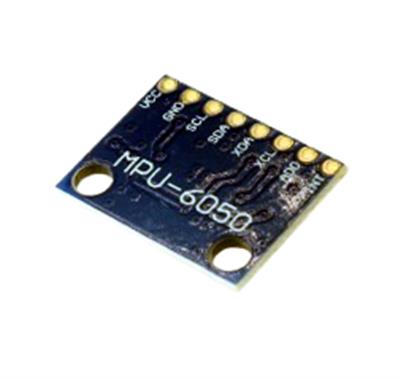

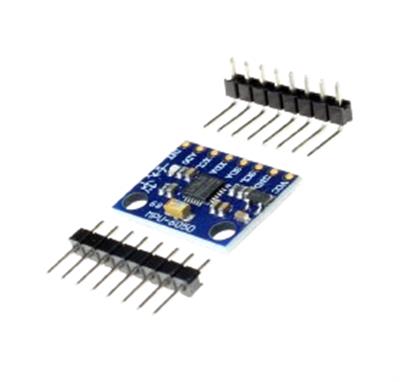

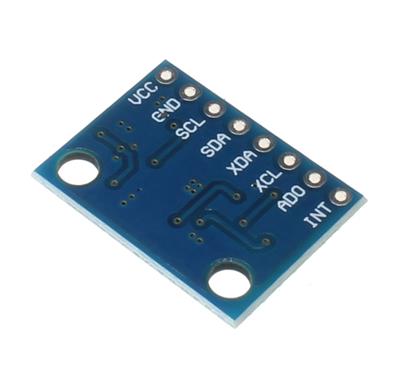

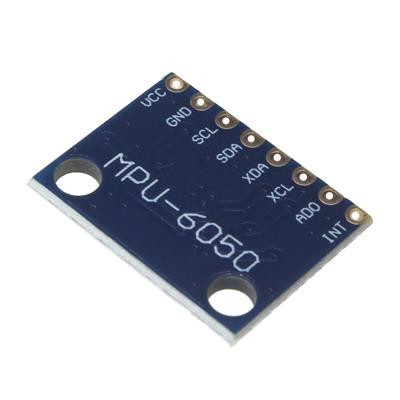

ماژول ژیروسکوپ سه محوره

نام قطعه:

MPU-6050 MODULE

نام کارخانه‌ای:

GY-521

کشور سازنده:
چین
پکیج:
Module

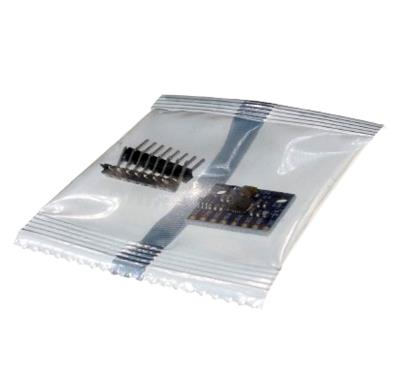

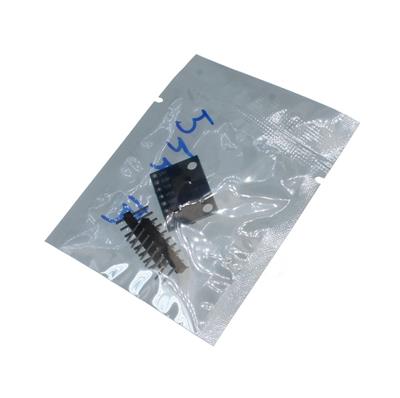

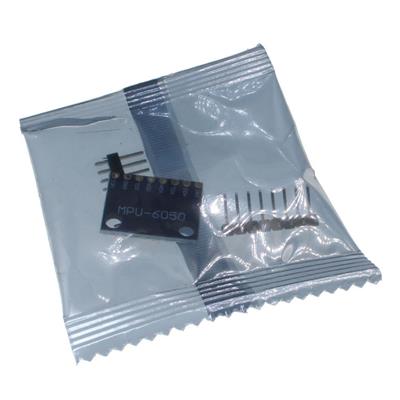

بسته‌بندی:
Bulk - 1 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


MPU-6050 Module یک ماژول سنسور حرکت ۶ محوره است که ترکیبی از ژیروسکوپ ۳ محوره و شتاب‌سنج ۳ محوره را در یک تراشه ارائه می‌دهد. این ماژول برای اندازه‌گیری شتاب خطی و سرعت زاوی‌ای در فضا استفاده می‌شود و محبوبیت زیادی در پروژه‌های رباتیک، پهپادها و سیستم‌های ناوبری دارد.


۱. شرح کلی:

  • تراشه اصلی: MPU-6050 (ساخت InvenSense/TDK).

  • رابط ارتباطی: I2C (آدرس پیش‌فرض: 0x68 یا 0x69).

  • ولتاژ کاری: 3.3V - 5V (با رگولاتور داخلی).

  • ابعاد: معمولاً ۱۵ × ۲۰ میلی‌متر.


۲. مشخصات فنی کلیدی:

  • شتاب‌سنج (Accelerometer):

    • محدوده اندازه‌گیری: ±2g, ±4g, ±8g, ±16g (قابل تنظیم).

    • دقت: ۱۶ بیت.

  • ژیروسکوپ (Gyroscope):

    • محدوده اندازه‌گیری: ±250, ±500, ±1000, ±2000 درجه بر ثانیه (قابل تنظیم).

    • دقت: ۱۶ بیت.

  • دماسنج داخلی: با دقت نسبی (برای جبران حرارتی).

  • نرخ داده: تا 8kHz (قابل تنظیم).

  • مصرف جریان: ~3.6mA در حالت فعال.


۳. کاربردهای اصلی:

  • تثبیت کننده‌ها: پهپادها، ربات‌های متعادل‌کننده.

  • کنترل حرکت: در گیم‌ها، هدست‌های واقعیت مجازی.

  • ناوبری اینرشیال: اندازه‌گیری تغییرات زاویه و شتاب.

  • سیستم‌های ایمنی: تشخیص ضربه یا سقوط در دستگاه‌ها.


۴. مزایا:

  • ادغام دو سنسور در یک تراشه (کاهش هزینه و فضا).

  • دقت بالا و نویز پایین.

  • پشتیبانی از DMP (Unit Digital Motion Processor) برای پردازش داخلی داده‌ها.

  • سازگاری آسان با Arduino و Raspberry Pi.


۵. معایب:

  • رانش (Drift) در ژیروسکوپ: خطای تجمعی در اندازه‌گیری زاویه.

  • حساسیت به نویز الکتریکی (نیاز به فیلترگذاری).

  • نیاز به کالیبراسیون اولیه برای دقت بالا.


مشخصات ماژول ژیروسکوپ سه محوره

ماژول ژیروسکوپ سه محوره از خانواده بوردهای کاربردی چند سنسوره می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Non-Brand
  • پکیج Module


Features انتخاب ویژگی
Brand Non-Brand
Package Module




نظرات

موجود در انبار
78
1,903,000 ریال
1,864,000 ریال
20 عدد
1,845,000 ریال
50 عدد
1,826,000 ریال
100 عدد
1,807,000 ریال
500 عدد
