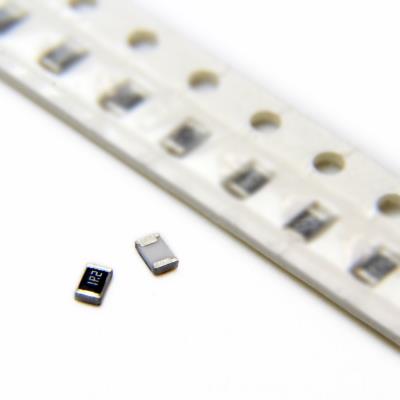

RESISTOR 1.2OHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار کم از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقاومت بسیار کم (1.2 اهم) برای کنترل جریان یا اندازه‌گیری نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.2 اهم (1.2 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.2Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense Resistor) در مدارهای منبع تغذیه، درایورهای موتور و سیستم‌های باتری‌مانیجمنت.

• محدودکننده جریان ورودی (Inrush Current Limiter) در مسیر تغذیه مدارها.

• ترمیناتور (Terminating Resistor) در خطوط انتقال سیگنال.

• مقاومت محافظ (Fuse Resistor) برای محافظت در برابر جریان‌های اضافی گذرا (با درجه‌بندی توان مناسب).

• تقسیم جریان در مدارهای موازی.

• بار (Load) با مقدار کم در مدارهای آزمایش.

• کاربردهای عمومی در انواع بردهای الکترونیکی مصرفی، صنعتی و خودرویی که به مقادیر مقاومت بسیار کم نیاز است.

✅ مزایا:

• پکیج 0805: اندازه بسیار متداول و مناسب برای نصب ماشینی با چگالی بالا (SMT).

• مقدار مقاومت کم (1.2Ω): تلفات ولتاژ ناچیز در هنگام عبور جریان، که برای کاربردهای سنس جریان حیاتی است.

• توان 125mW: ظرفیت توانی استاندارد برای پکیج 0805، مناسب برای کاربردهای سیگنال و جریان‌های متوسط.

• ولتاژ کاری 150V: تحمل ولتاژ کافی برای اکثر مدارهای ولتاژ پایین و متوسط.

• قیمت بسیار اقتصادی و در دسترس بودن گسترده.

🎯 جمع‌بندی:
این مقاومت 1.2 اهم در پکیج 0805، یک قطعه اساسی و پرکاربرد برای مصارف عمومی است که در آن‌ها مقدار مقاومت کم مورد نیاز است. نقطه قوت اصلی آن ترکیب اندازه کوچک، هزینه پایین و در دسترس بودن است. این مقاومت گزینه‌ای مناسب برای محدود کردن جریان، ترمیناسیون یا کاربردهای سنس جریان غیردقیق محسوب می‌شود. با این حال، برای کاربردهای اندازه‌گیری جریان با دقت و پایداری بالا، به دلیل تلورانس 5% و به ویژه ضریب دمایی نسبتاً بالای آن (400ppm/°C)، کاملاً نامناسب است و باید از مقاومت‌های سنس جریان تخصصی با TCR پایین‌تر استفاده شود.
