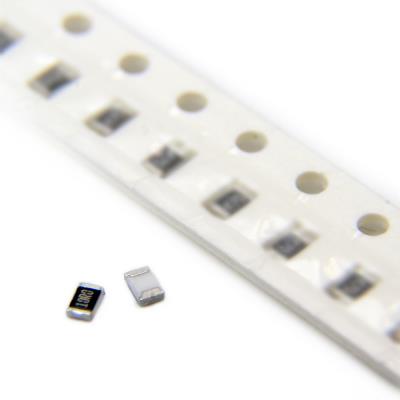

RESISTOR 10OHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار کم و دقت بالا از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و برای کاربردهای نیمه‌دقیق که نیاز به مقدار مقاومت پایین (10 اهم) با تلورانس بهتر (1%) دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 10 اهم (10 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 10Ω

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±400ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense Resistor) با دقت متوسط در منابع تغذیه، درایورهای موتور و مدارهای مدیریت باتری.

• مقاومت‌های دامپینگ (Damping) یا ترمیناسیون در خطوط انتقال سیگنال و مدارهای RF با فرکانس پایین.

• مقاومت‌های فیدبک جریان در مدارهای رگولاتور و تقویت‌کننده‌های توان.

• محدودکننده جریان ورودی (Inrush Current Limiter) در مسیرهای تغذیه حساس.

• تقسیم جریان در شنت‌ها یا مدارهای موازی.

• کاربردهای عمومی صنعتی و خودرویی که نیاز به مقدار مقاومت کم با تکرارپذیری بهتر از 5% دارند.

✅ مزایا:

• دقت 1%: بهبود قابل توجه در دقت مقدار اسمی نسبت به نوع 5%، که برای اندازه‌گیری یا کنترل جریان با دقت نسبی مفید است.

• پکیج 0805: اندازه متداول و متعادل که هم برای نصب ماشینی با چگالی بالا مناسب است و هم امکان کار دستی محدود را فراهم می‌کند.

• توان 125mW: ظرفیت توانی استاندارد برای این پکیج.

• ولتاژ کاری 150V: تحمل ولتاژ خوب برای اکثر کاربردهای ولتاژ پایین و متوسط.

• هزینه بهینه: با وجود دقت 1%، به دلیل استفاده از فناوری فیلم ضخیم، هنوز گزینه‌ای مقرون‌به‌صرفه محسوب می‌شود.

🎯 جمع‌بندی:
این مقاومت 10 اهم با دقت 1% در پکیج 0805، یک ارتقاء مفید اما محدود نسبت به نسخه 5% آن برای کاربردهای مبتنی بر مقاومت‌های کم است. این قطعه برای کنترل یا سنس جریان در کاربردهای غیرحساس به دما که در آنها ثبات دمایی محیط نسبتاً خوب است و تنها تکرارپذیری بهتر از 5% مورد نیاز است، گزینه مناسبی محسوب می‌شود. با این حال، به دلیل ضریب دمایی بسیار بالا (400ppm/°C)، برای هرگونه کاربرد اندازه‌گیری دقیق جریان، سیستم‌های مدیریت باتری (BMS) پیشرفته، یا مدارهای مرجع دقیق کاملاً نامناسب است. در چنین مواردی باید از مقاومت‌های سنس جریان تخصصی با TCR بسیار پایین (مثلاً 50ppm/°C یا کمتر) استفاده کرد.
