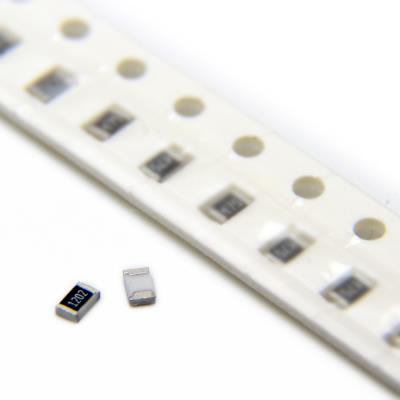

RESISTOR 12KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت متوسط (12 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 12 کیلواهم (12,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 12kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ دقیق در مدارهای مرجع، سنسورها (مانند پتانسیومترهای دیجیتال) و ورودی ADC.

• مقاومت‌های فیدبک در منابع تغذیه خطی و سوییچینگ، تقویت‌کننده‌های عملیاتی و رگولاتورها.

• مقاومت‌های Pull-up و Pull-down با دقت در خطوط دیجیتال حساس (مانند ریست، اینتراپت) و رابط‌های ارتباطی.

• مقاومت‌های بایاس در طبقات تقویت‌کننده ترانزیستوری و مدارهای آنالوگ.

• مقاومت‌های زمان‌بند (Timing) در مدارهای RC نوسان‌ساز و تایمر با دقت نسبی.

• کاربردهای عمومی صنعتی، مخابراتی و مصرفی که نیاز به پایداری و تکرارپذیری بهتر از 5% دارند.

✅ مزایا:

• دقت 1% و TCR مناسب (100ppm/°C): این ترکیب، پایداری و قابلیت اطمینان خوبی را در طیف دمایی عملیاتی برای کاربردهای نیمه‌دقیق فراهم می‌کند.

• پکیج 0805: اندازه متداول و بهینه برای چگالی متوسط قطعات، امکان نصب خودکار کارآمد و تعمیر دستی نسبتاً آسان را فراهم می‌کند.

• توان 125mW: ظرفیت توانی کافی برای اکثر کاربردهای سیگنال و دیجیتال با این مقدار مقاومت.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری خوب برای مدارهای ولتاژ متوسط.

• قیمت مقرون‌به‌صرفه: دستیابی به دقت 1% با هزینه اضافه بسیار کم نسبت به نوع 5%.

🎯 جمع‌بندی:
این مقاومت 12 کیلواهم با دقت 1% در پکیج 0805، یک قطعه همه‌کاره، قابل اعتماد و با ارزش عالی برای طراحی‌های مدرن است. این قطعه تعادل ایده‌آلی بین دقت، اندازه، توان و هزینه برقرار می‌کند و آن را به یکی از پرکاربردترین مقادیر در دسته مقاومت‌های نیمه‌دقیق تبدیل کرده است. استفاده از آن در مدارهای تقسیم ولتاژ، فیدبک و بایاس می‌تواند به طور قابل توجهی کارایی، قابلیت تکرارپذیری و پایداری عملکرد محصول نهایی را بهبود بخشد. برای اکثر کاربردهای صنعتی و مصرفی که نیاز به دقت بهتر از 5% دارند، این مقاومت یک انتخاب استاندارد و توصیه‌شده است.
