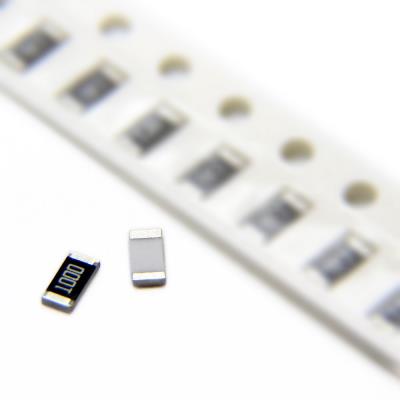

RESISTOR 100OHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD است. این قطعه در پکیج استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به دقت بهتر (1%) و پایداری دمایی مناسب نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 100 اهم (100 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 100Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±200ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک و تنظیم در منابع تغذیه خطی و سوییچینگ.

• مقاومت‌های بایاس و بار در تقویت‌کننده‌های عملیاتی و مدارهای آنالوگ با دقت متوسط.

• مقاومت Pull-up / Pull-down در خطوط سیگنال دیجیتال حساس.

• تقسیم‌کننده‌های ولتاژ دقیق در مرجع‌های ولتاژ و مدارهای سنسور.

• مدارهای زمان‌بند (RC Timing) که نیاز به دقت زمانی نسبی دارند.

• مقاومت‌های ترمیناسیون در خطوط انتقال سیگنال.

• کاربردهای عمومی صنعتی، مخابراتی و مصرفی که در آنها دقت بهتر از 5% مورد نیاز است.

✅ مزایا:

• دقت 1%: بهبود قابل توجه در دقت مقدار مقاومت نسبت به نوع استاندارد 5%، که باعث افزایش قابلیت اطمینان و عملکرد ثابت مدار می‌شود.

• پکیج 1206: اندازه متداول با فضای کافی برای نشانه‌گذاری و نصب و تعمیر دستی آسان.

• توان 250mW: ظرفیت توانی مازاد و خوب برای اکثر کاربردهای سیگنال، که قابلیت اطمینان حرارتی را افزایش می‌دهد.

• ولتاژ کاری 200V: تحمل ولتاژ بالا برای کاربردهای ولتاژ متوسط.

• قیمت اقتصادی: با وجود دقت 1%، به دلیل فناوری فیلم ضخیم همچنان مقرون‌به‌صرفه است.

🎯 جمع‌بندی:
این مقاومت 100 اهم با دقت 1% در پکیج 1206، یک ارتقاء مستقیم و مقرون‌به‌صرفه نسبت به نسخه‌های 5% است. این قطعه تعادلی مناسب بین دقت، توان، اندازه و هزینه ارائه می‌دهد و آن را به گزینه‌ای ایده‌آل برای اکثر طراحی‌های نیمه‌دقیق تبدیل می‌کند. استفاده از آن در مدارهای فیدبک، تقسیم ولتاژ و بایاس می‌تواند به طور قابل توجهی پایداری و قابلیت تکرارپذیری عملکرد مدار را بهبود بخشد. با این حال، برای کاربردهای اندازه‌گیری یا مرجع با دقت و پایداری حساس به دما، محدودیت ضریب دمایی آن (200ppm/°C) باید در نظر گرفته شود و ممکن است نیاز به انتخاب قطعات با TCR بالاتر (بهتر) باشد.
