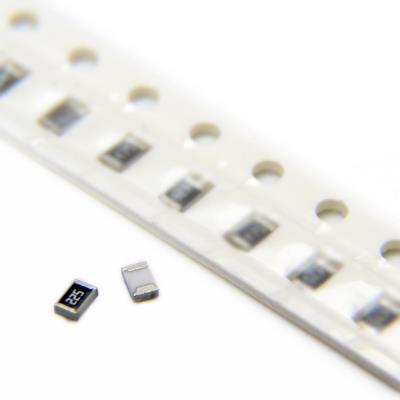

RESISTOR 2.2MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار مقاومت بسیار بالا از نوع SMD است. این قطعه در پکیج کوچک 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت فوق‌العاده بالا (2.2 مگااهم) در فضای محدود نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 2.2 مگااهم (2,200,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 2.2MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با مصرف جریان بسیار کم در خطوط سیگنال‌دهی و پایه‌های میکروکنترلر که حداقل بارگذاری (Loading) مد نظر است.

• مقاومت‌های نشت (Bleeder Resistor) با اندازه کوچک در مدارهای ولتاژ بالا (با احتیاط) برای تخلیه بسیار آهسته خازن‌ها.

• مقاومت‌های فیدبک با امپدانس بسیار بالا در تقویت‌کننده‌های عملیاتی پیکربندی شده به عنوان بافر با بهره واحد یا مدارهای یکسوکننده دقیق.

• مقاومت‌های بایاس برای گیت‌های MOSFET در حالت خاموش.

• مقاومت‌های تخلیه (Discharge) برای سنسورهای کپاسیته یا مدارهای حساس به الکتریسیته ساکن.

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی بسیار طولانی در ترکیب با خازن‌های کوچک.

• کاربردهای عمومی در دستگاه‌های قابل حمل و با چگالی بالا که فضا بسیار محدود است.

✅ مزایا:

• اندازه بسیار کوچک (0805): امکان پیاده‌سازی مقادیر مقاومت بسیار بالا را در طراحی‌های فشرده و با چگالی قطعات زیاد فراهم می‌کند.

• ولتاژ کاری 150V: با وجود اندازه کوچک، قابلیت تحمل ولتاژ نسبتاً خوبی دارد.

• ضریب دمایی مناسب (100ppm/°C): برای یک مقاومت با این مقدار بالا، پایداری دمایی نسبتاً خوبی ارائه می‌دهد.

• قیمت بسیار اقتصادی و موجودی گسترده.

🎯 جمع‌بندی:
این مقاومت 2.2 مگااهم در پکیج 0805، یک قطعه تخصصی با کاربردهای محدود و بسیار خاص است. این قطعه اساساً برای ایجاد مسیرهای Pull-up/ Pull-down با مصرف برق فوق‌العاده کم یا ایجاد ثابت زمانی بسیار طولانی در فضای کوچک در مدارهای DC یا فرکانس پایین طراحی شده است. استفاده از آن در مدارهای با ولتاژ بالا، محیط‌های مرطوب/آلوده، یا برای سیگنال‌های AC به دقت و احتیاط بسیار زیادی نیاز دارد و معمولاً توصیه نمی‌شود. در اکثر موارد که به مقادیر مقاومت بالا نیاز است، استفاده از پکیج‌های بزرگ‌تر (مثل 1206) با فاصله عایقی بهتر یا مقاومت‌های Through-Hole ارجحیت دارد.
