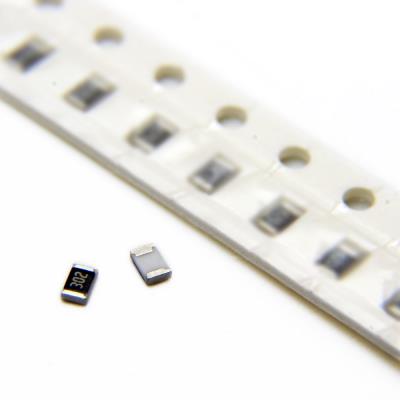

RESISTOR 3KOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با اندازه کوچک است. این قطعه در پکیج رایج و فشرده 0805 ارائه می‌شود و یک مقدار استاندارد و پرکاربرد برای کاربردهای عمومی در مدارهای الکترونیکی با چگالی بالا محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 3 کیلواهم (3,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 3kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up و Pull-down عمومی در مدارهای منطقی، رابط‌های دیجیتال (مانند GPIO) و خطوط کنترلی.

• مقاومت‌های محدودکننده جریان برای LEDهای معمولی و سایر بارهای کم‌توان.

• مقاومت‌های بایاس و بار در طبقات تقویت‌کننده ترانزیستوری سیگنال کوچک.

• تقسیم‌کننده‌های ولتاژ در مدارهای غیردقیق سنسور و تنظیم.

• مقاومت‌های فیدبک در مدارهای سوییچینگ ساده یا تقویت‌کننده‌های عملیاتی غیردقیق.

• مقاومت‌های ترمیناسیون برای خطوط سیگنال با سرعت متوسط.

• کاربردهای عمومی با چگالی بالا در بردهای الکترونیکی مصرفی (مانند موبایل، تبلت)، ماژول‌ها و دستگاه‌های قابل حمل.

✅ مزایا:

• پکیج 0805: اندازه بسیار متداول و بهینه برای طراحی‌های مدرن و فشرده، امکان نصب خودکار (SMT) با کارایی بالا را فراهم می‌کند.

• مقدار مقاومت پرکاربرد (3kΩ): یک مقدار استاندارد و همه‌کاره که در بسیاری از طرح‌های مرجع و کاربردهای عمومی یافت می‌شود.

• توان 125mW: ظرفیت توانی کافی و استاندارد برای اکثر کاربردهای سیگنال و دیجیتال در این پکیج.

• ولتاژ کاری 150V: برای اکثر کاربردهای ولتاژ پایین و متوسط (مانند مدارهای 3.3V، 5V، 12V، 24V) بیش از اندازه کافی است.

• قیمت بسیار پایین و موجودی فراوان: به دلیل تولید انبوه و استاندارد بودن.

🎯 جمع‌بندی:
این مقاومت 3 کیلواهم در پکیج 0805 با دقت 5%، یکی از پراستفاده‌ترین و پایه‌ای‌ترین قطعات در الکترونیک سطحی (SMD) مدرن است. این قطعه تعادلی ایده‌آل بین اندازه کوچک، هزینه ناچیز و عملکرد کافی برای اکثر کارهای روزمره برقرار می‌کند. استفاده از آن در مدارهای Pull-up، محدودکننده جریان LED و کاربردهای عمومی دیجیتال و آنالوگ غیردقیق کاملاً استاندارد و توصیه شده است. با این حال، برای هرگونه کاربرد که دقت، پایداری دمایی یا توان بالاتری نیاز است، باید به سراغ مقاومت‌های با دقت 1% یا پکیج‌های بزرگ‌تر (مثل 1206) رفت.
