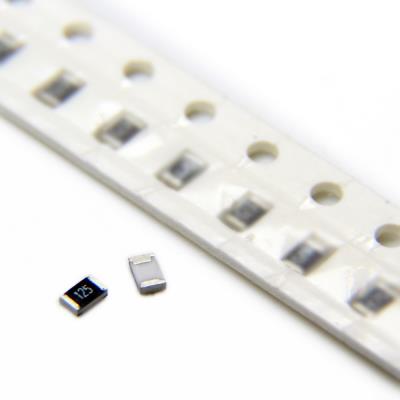

RESISTOR 1.2MOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار مقاومت بسیار بالا از نوع SMD است. این قطعه در پکیج کوچک 0805 ارائه می‌شود و برای کاربردهای عمومی در مدارهای الکترونیکی که به مقدار مقاومت بالا (1.2 مگااهم) در فضای محدود نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 1.2 مگااهم (1,200,000 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 1.2MΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up / Pull-down با مصرف جریان بسیار کم در خطوط سیگنال‌دهی، پایه‌های میکروکنترلر و خطوطی که حداقل بارگذاری (Loading) مدنظر است.

• مقاومت‌های نشت (Bleeder Resistor) با اندازه کوچک در مدارهای ولتاژ متوسط برای تخلیه آهسته خازن‌ها.

• مقاومت‌های فیدبک با امپدانس بالا در برخی پیکربندی‌های تقویت‌کننده عملیاتی.

• مقاومت‌های بایاس برای گیت‌های MOSFET در حالت خاموش یا مدارهای با امپدانس ورودی بالا.

• مقاومت‌های تخلیه (Discharge) برای سنسورها یا مدارهای حساس به الکتریسیته ساکن.

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی طولانی در ترکیب با خازن‌های کوچک.

• کاربردهای عمومی در دستگاه‌های قابل حمل و با چگالی بالا که فضا محدود است.

✅ مزایا:

• اندازه بسیار کوچک (0805): امکان استفاده از مقادیر مقاومت بسیار بالا را در طراحی‌های فشرده و مدرن فراهم می‌کند.

• ولتاژ کاری 150V: با توجه به اندازه کوچک، قابلیت تحمل ولتاژ مناسبی دارد.

• ضریب دمایی مناسب (100ppm/°C): برای یک مقاومت عمومی با این مقدار بالا، پایداری دمایی قابل قبولی ارائه می‌دهد.

• قیمت بسیار اقتصادی و موجودی گسترده.

🎯 جمع‌بندی:
این مقاومت 1.2 مگااهم در پکیج 0805، یک قطعه با کاربرد خاص برای مواقعی است که فضا بسیار محدود است و به یک مقاومت با مقدار بسیار بالا برای کاربردهای DC یا فرکانس پایین نیاز است. کاربرد اصلی و بی‌خطر آن، ایجاد مسیرهای Pull-up/Pull-down با مصرف برق فوق‌العاده کم در مدارهای دیجیتال کم‌ولتاژ است. استفاده از آن در مدارهای با ولتاژ بالا، محیط‌های مرطوب یا برای سیگنال‌های AC با فرکانس قابل توجه، به دقت و ملاحظات طراحی شدیدی نیاز دارد و معمولاً گزینه اول نیست. در صورت نیاز به عملکرد مطمئن‌تر در شرایط چالش‌برانگیز، استفاده از پکیج‌های بزرگ‌تر (مانند 1206) که فاصله عایقی بهتری دارند، شدیداً توصیه می‌شود.
