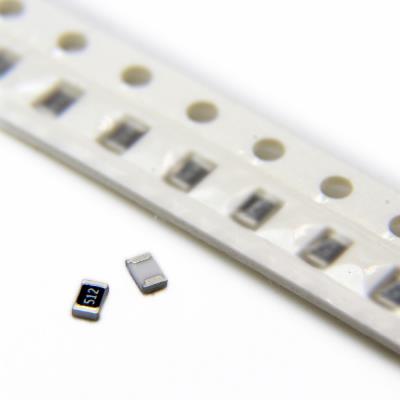

RESISTOR 5.1KOHMS 0805 5% SMD
یک مقاومت ثابت (فیلم ضخیم) از نوع SMD با اندازه کوچک است. این قطعه در پکیج رایج و فشرده 0805 ارائه می‌شود و یک مقدار استاندارد و پرکاربرد برای کاربردهای عمومی در مدارهای الکترونیکی با چگالی بالا محسوب می‌شود.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 5.1 کیلواهم (5,100 Ω)

• تحمل (دقت): ±5%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 5.1kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±5%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های Pull-up و Pull-down عمومی در مدارهای منطقی، رابط‌های دیجیتال (مانند I2C، SPI) و خطوط کنترلی.

• مقاومت‌های بایاس و بار در طبقات تقویت‌کننده ترانزیستوری سیگنال کوچک و مدارهای آنالوگ.

• تقسیم‌کننده‌های ولتاژ در مدارهای سنسور، مراجع ولتاژ غیردقیق و تنظیم‌کننده‌ها.

• مقاومت‌های فیدبک در مدارهای سوییچینگ ساده، تقویت‌کننده‌های عملیاتی یا منابع تغذیه خطی.

• مقاومت‌های محدودکننده جریان برای LEDها و سایر بارهای کم‌توان.

• مقاومت‌های ترمیناسیون برای خطوط سیگنال با سرعت متوسط.

• کاربردهای عمومی با چگالی بالا در بردهای الکترونیکی مصرفی (موبایل، لپ‌تاپ)، ماژول‌ها و دستگاه‌های قابل حمل.

✅ مزایا:

• پکیج 0805: اندازه بسیار متداول و بهینه برای طراحی‌های مدرن و فشرده، امکان نصب خودکار (SMT) با کارایی بالا را فراهم می‌کند.

• مقدار مقاومت پرکاربرد (5.1kΩ): یک مقدار استاندارد در سری E24 که به دلیل تطابق خوب با تقسیم‌کننده‌های ولتاژ رایج (مثلاً با مقاومت 10kΩ) بسیار استفاده می‌شود.

• توان 125mW: ظرفیت توانی کافی و استاندارد برای اکثر کاربردهای سیگنال و دیجیتال در این پکیج.

• ولتاژ کاری 150V: برای اکثر کاربردهای ولتاژ پایین و متوسط (مانند مدارهای 3.3V، 5V، 12V، 24V) بیش از اندازه کافی است.

• قیمت بسیار پایین و موجودی فراوان: به دلیل تولید انبوه و استاندارد بودن.

🎯 جمع‌بندی:
این مقاومت 5.1 کیلواهم در پکیج 0805 با دقت 5%، یکی از پراستفاده‌ترین و پایه‌ای‌ترین مقادیر مقاومت در الکترونیک سطحی (SMD) مدرن است. این قطعه تعادلی ایده‌آل بین اندازه کوچک، هزینه ناچیز و عملکرد کافی برای اکثر کارهای روزمره برقرار می‌کند. استفاده از آن در مدارهای Pull-up، تقسیم ولتاژ، بایاس و کاربردهای عمومی دیجیتال و آنالوگ غیردقیق کاملاً استاندارد و توصیه شده است. با این حال، برای هرگونه کاربرد که دقت، پایداری دمایی یا توان بالاتری نیاز است، باید به سراغ مقاومت‌های با دقت 1% یا پکیج‌های بزرگ‌تر (مثل 1206) رفت.
