باکس هدر 2*8 رایت از خانواده پین هدر و سرسوکت میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

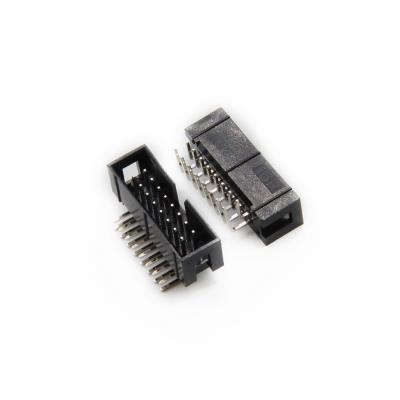

BOX HEADER 2*8 R/A 2.54MM
این قطعه یک باکسهدر (Box Header) نری ۱۶ پین با طراحی نود درجه (Right Angle) و تکنولوژی نصب سطحی (SMD/SMT) از برند معتبر Ningbo Gosun Technology است. این کانکتور دارای مجموعاً ۱۶ پین در دو ردیف ۸ تایی با گام استاندارد ۲.۵۴ میلیمتر است که درون یک قاب پلاستیکی محافظ (Shroud) برای اتصال کابلهای تخت (IDC) قرار گرفته است.
⚙️ مشخصات فنی کلیدی:
- تکنولوژی نصب سطحی (SMD/SMT): این قطعه به جای عبور از سوراخهای برد، مستقیماً روی پدهای سطح PCB لحیم میشود. این ویژگی باعث میشود فضای پشت برد برای قطعات دیگر آزاد بماند و سرعت تولید در خطوط مونتاژ اتوماتیک به حداکثر برسد.
- طراحی نود درجه (Right Angle): ورودی کابل از کنار برد است. این طراحی برای سیستمهایی که با محدودیت شدید ارتفاع مواجه هستند بسیار کلیدی است، زیرا از "ایستاده" قرار گرفتن کابل جلوگیری کرده و کابل را به صورت خوابیده هدایت میکند.
- قابلیت قطبیت (Polarization): وجود شکاف راهنما (Notch) در مرکز دیواره پلاستیکی تضمین میکند که کابل IDC فقط از جهت درست وارد شود. این ویژگی در یک کانکتور ۱۶ پین برای جلوگیری از جابهجایی سیگنالها و آسیب به مدار حیاتی است.
💡 کاربردهای اصلی:
- رابطهای JTAG و دیباگ: استاندارد برای پروگرام کردن و عیبیابی بسیاری از تراشههای نیمهرسانا.
- اتصال نمایشگرهای LCD: رابط رایج برای بسیاری از نمایشگرهای کاراکتری و گرافیکی ۱۶ پین.
- انتقال سیگنالهای کنترلی: برقراری ارتباط بین برد اصلی و پنلهای کاربری یا بردهای جانبی.
- باسهای داده کوچک: انتقال ۱۶ رشته دیتا به صورت موازی در تجهیزات صنعتی و مخابراتی.
✅ مزایا:
- بهینهسازی فضا: اشغال کمترین ارتفاع ممکن در داخل جعبه دستگاه به دلیل طراحی ۹۰ درجه.
- محافظت از پینها: دیوارههای باکس از ۱۶ پین ظریف در برابر خم شدن و اتصال کوتاه فیزیکی محافظت میکنند.
- مقاومت حرارتی بالا: برند Ningbo Gosun از متریال باکیفیت و مقاوم در برابر دمای بالای فرآیند لحیمکاری SMT (Reflow) استفاده میکند.
- اتصال ایمن: طراحی قابدار باعث میشود سوکت کابل به خوبی در جای خود قفل شده و در اثر لرزش جدا نشود.
🎯 جمعبندی:
باکسهدر 2*8 Right Angle SMD از برند Ningbo Gosun، انتخابی مهندسیشده برای طراحانی است که به دنبال یک رابط ۱۶ پین کمحجم، "نصب سطحی" و "ایمن" هستند. این قطعه با طراحی خوابیده خود، بهترین راهکار برای مدیریت کابلهای IDC در دستگاههای مدرن و فشرده است که نیاز به دقت بالایی در اتصالات خود دارند.
| Features | انتخاب ویژگی | |
|---|---|---|
| Number of Rows | 2 Row | |
| Function | IDC Right Angle Box Header | |
| Pitch | 2.54 mm | |
| Number of Pins | 16 Pin | |
| Type | Shrouded Box Header | |
| Termination Style | IDC | |
| Mounting Style | SMD | |
| Brand | Ningbo Gosun Technology Co | |
| Package | Connector | |
