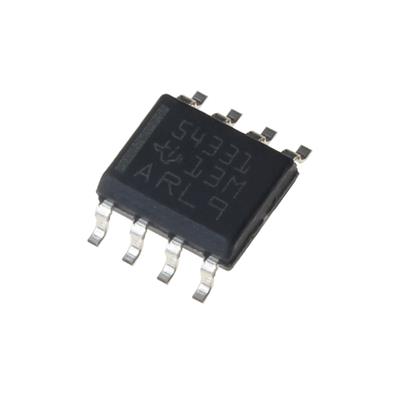

TPS54331DR

TPS54331DR

یک رگولاتور سوئیچینگ کاهنده (Buck) مجتمع، قدرتمند و با یکپارچه‌سازی بالا از Texas Instruments. این قطعه یک راه‌حل متعادل و محبوب ارائه می‌دهد که قابلیت تحمل جریان بالا را با سادگی طراحی در یک پکیج SMD استاندارد ترکیب می‌کند. آیسی TPS54331DR با یکپارچه‌سازی سوئیچ قدرت، انتخابی ایده‌آل برای طیف وسیعی از کاربردهای صنعتی و تجاری است.

🧩 مشخصات کلی:

• نوع: رگولاتور سوئیچینگ کاهنده قابل تنظیم (Adjustable Buck Switching Regulator)

• توپولوژی: باک (Buck) - غیرسنکرون (Asynchronous)، نیاز به دیود شاتکی خارجی دارد.

• ولتاژ خروجی: قابل تنظیم از 0.8V تا 25V (از طریق تقسیم مقاومتی خارجی)

• جریان خروجی نامی: 3 A پیوسته

• ولتاژ ورودی گسترده: 3.5V تا 28V DC

• نوع بسته‌بندی: SO-8 (SOP-8) - پکیج SMD استاندارد و پرکاربرد

• برند/سازنده: Texas Instruments (TI)

⚙️ مشخصات فنی کلیدی:

• محدوده ولتاژ ورودی: 3.5V تا 28V (پوشش منابع 5V, 12V, 24V)

• محدوده ولتاژ خروجی: 0.8V تا 25V

• جریان خروجی پیوسته: تا 3A

• ولتاژ مرجع داخلی: 0.8V (پایین و دقیق)

• یکپارچه‌سازی: سوئیچ قدرت High-Side MOSFET با Rds(on) پایین داخل آی سی تعبیه شده است.

• محافظ‌های داخلی جامع: محافظ حرارتی (Thermal Shutdown)، محافظ جریان پیک (Peak Current Limit) و محافظ ولتاژ ورودی پایین (UVLO).

• محدوده دمای کاری: -40°C تا +150°C (رده صنعتی بسیار گسترده)

• پکیج / سایز: SO-8 (پکیج SMD 8 پایه استاندارد، فاقد پد حرارتی اختصاصی)

💡 کاربردهای اصلی:

• منابع تغذیه صنعتی و سیستم‌های تعبیه‌شده (Embedded): تبدیل ولتاژهای 12V/24V به سطوح 5V، 3.3V، 1.8V و ... با جریان بالا.

• تجهیزات شبکه و مخابراتی: تأمین توان برای پردازنده‌ها، FPGA ها و درایورها.

• سیستم‌های مبتنی بر باتری (12V/24V): مدیریت توان کارآمد.

• شارژرهای باتری پرقدرت.

• درایو موتورهای DC، فن‌ها و بارهای سلفی.

• جایگزین کارآمد و فشرده برای رگولاتورهای خطی و سوئیچینگ قدیمی‌تر.

✅ مزایا:

• جریان خروجی بالا (3A) در پکیج استاندارد: ارائه توان قابل توجه در فرم‌فاکتوری رایج.

• ولتاژ خروجی قابل تنظیم پایین (از 0.8V): پشتیبانی از هسته پردازنده‌های مدرن.

• راندمان عالی: به دلیل فرکانس بالا و Rds(on) پایین سوئیچ داخلی.

• دمای کاری گسترده (تا 150°C): مناسب برای محیط‌های صنعتی چالش‌برانگیز.

• هزینه مؤثر و در دسترس بودن خوب: یک قطعه محبوب با پشتیبانی گسترده.

🎯 جمع‌بندی:
آی سی رگولاتور سوئیچینگ TPS54331DR در پکیج SO-8، یک سرباز خط مقدم قدرتمند و قابل اعتماد از TI برای طراحی‌های صنعتی مدرن است. این قطعه تعادل مناسبی بین عملکرد، هزینه و اندازه ارائه می‌دهد. انتخاب آن برای محصولات صنعتی، سیستم‌های تعبیه‌شده و کاربردهای عمومی با توان متوسط تا بالا که در آنها قابلیت اطمینان و کارایی مهم است، یک انتخاب محبوب و منطقی محسوب می‌شود. با این حال، چالش اصلی و کلید موفقیت، غلبه بر محدودیت مدیریت حرارتی ذاتی پکیج SO-8 از طریق طراحی حرفه‌ای PCB است. اگر این چالش حل شود، TPS54331DR می‌تواند پایه‌ای مستحکم برای یک منبع تغذیه عالی باشد.
