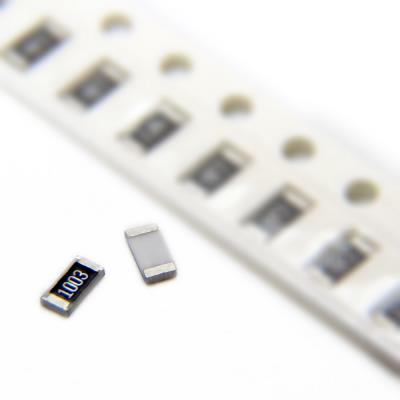

RESISTOR 100KOHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا و مقدار مقاومت بسیار زیاد از نوع SMD است. این قطعه در پکیج استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت بسیار بالا (100 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 100 کیلواهم (100,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 100kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ با دقت بالا در مدارهای مرجع ولتاژ، سنسورهای با خروجی مقاومتی بالا و ورودی‌های ADC با امپدانس بالا.

• مقاومت‌های فیدبک در تقویت‌کننده‌های عملیاتی با بهره بالا، مدارهای یکسوکننده دقیق و فیلترهای فعال.

• مقاومت‌های Pull-up با امپدانس بسیار بالا در خطوطی که حداقل مصرف جریان استاتیک مورد نظر است.

• مقاومت‌های نشت (Bleeder Resistor) در مدارهای با ولتاژ بالا (مانند خروجی منابع تغذیه) برای دشارژ ایمن خازن‌ها.

• مقاومت‌های بایاس در طبقات ورودی تقویت‌کننده‌های با امپدانس ورودی بسیار بالا (مانند آمپ‌های ابزار دقیق).

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی بسیار طولانی.

• کاربردهای عمومی در تجهیزات اندازه‌گیری، پزشکی و صنعتی که نیاز به مقاومت‌های با مقدار بالا و پایداری خوب دارند.

✅ مزایا:

• دقت 1% برای مقادیر بالا: در مقاومت‌های با مقدار زیاد، حفظ دقت 1% چالش‌برانگیزتر است. این مشخصه، عملکرد قابل اطمینان و تکرارپذیر در مدارهای تقسیم ولتاژ حساس را تضمین می‌کند.

• توان 250mW و ولتاژ 200V: این ترکیب ویژه برای کاربردهای با ولتاژ بالا و مقاومت بالا ایده‌آل است، زیرا امکان اعمال ولتاژ قابل توجه در دو سر مقاومت را با حاشیه ایمنی خوب فراهم می‌کند.

• ضریب دمایی مناسب (100ppm/°C): پایداری قابل قبول در برابر تغییرات دما برای اکثر کاربردهای نیمه‌دقیق با مقادیر مقاومت بالا.

• پکیج 1206: فضای کافی برای فاصله‌گذاری مناسب بین پایه‌ها (Creepage Distance) در ولتاژهای بالا و اتلاف حرارت بهتر.

• هزینه بهینه: با وجود مقدار و دقت بالا، همچنان گزینه‌ای مقرون‌به‌صرفه است.

🎯 جمع‌بندی:
این مقاومت 100 کیلواهم با دقت 1% در پکیج 1206، یک قطعه تخصصی‌تر برای کاربردهای خاص است که به مقاومت‌های با مقدار بسیار بالا، ولتاژ کاری مناسب و دقت خوب نیاز دارند. این قطعه برای مدارهای تقسیم ولتاژ/جریان با امپدانس بالا، نشت ولتاژ (Bleeder) و زمان‌بندی‌های طولانی در شرایط کاری چالش‌برانگیز ایده‌آل است. با این حال، طراح باید به محدودیت‌های ذاتی آن در فرکانس بالا، حساسیت به آلودگی و نویز توجه ویژه‌ای داشته باشد. برای کاربردهای DC و فرکانس پایین در محیط‌های کنترل‌شده، این مقاومت یک انتخاب قوی و قابل اعتماد است.
