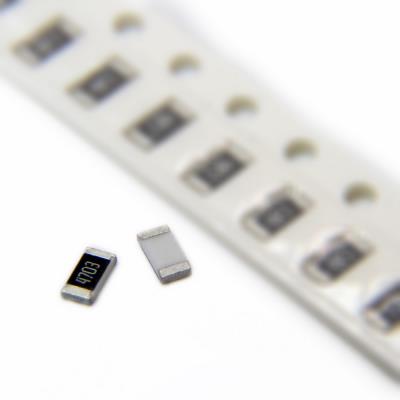

RESISTOR 470KOHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا و مقدار مقاومت بسیار زیاد از نوع SMD است. این قطعه در پکیج استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت فوق‌العاده بالا (470 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 470 کیلواهم (470,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 470kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ با امپدانس بسیار بالا در مدارهای سنسور حساس (مانند فتودیودها، پراب‌های با ولتاژ بالا) و مراجع ولتاژ کم‌جریان.

• مقاومت‌های فیدبک در تقویت‌کننده‌های ترانسیمپدانس (Transimpedance Amplifiers - TIA) برای تبدیل جریان به ولتاژ، معمولاً در مدارهای سنسور نوری.

• مقاومت‌های Pull-up با مصرف جریان ناچیز در خطوطی که حداقل بارگذاری (Loading) مورد نظر است.

• مقاومت‌های نشت (Bleeder Resistor) با ایمنی بالا در مدارهای ولتاژ بالا برای کاهش آهسته ولتاژ خازن‌های بزرگ پس از قطع برق.

• مقاومت‌های بایاس برای گیت ترانزیستورهای MOSFET در حالت خاموش (Off-State) یا در طبقات ورودی با امپدانس فوق‌العاده بالا.

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی بسیار طولانی (چندین ثانیه یا دقیقه).

• کاربردهای تخصصی در تجهیزات آزمایشگاهی، پزشکی و اندازه‌گیری با حساسیت بالا.

✅ مزایا:

• دقت 1% در مقادیر بسیار بالا: دستیابی به این سطح از دقت در محدوده مگااهم چالش‌برانگیز است و نشان‌دهنده کنترل کیفیت مناسب برای کاربردهای حساس است.

• ولتاژ کاری 200V: امکان کار در مدارهای با ولتاژ بایاس نسبتاً بالا را فراهم می‌کند که برای بسیاری از کاربردهای نشت (Bleeder) و تقسیم ولتاژ بالا ضروری است.

• ضریب دمایی مناسب (100ppm/°C): با توجه به مقدار مقاومت بسیار بالا، این TCR پایداری نسبی قابل قبولی ارائه می‌دهد.

• پکیج 1206: فضای فیزیکی کافی برای حفظ فاصله عایقی (Creepage/ Clearance) ایمن در ولتاژهای کاری بالا.

• توان 250mW: برای یک مقاومت با این مقدار بالا، این توان نامی معمولاً بسیار کافی است، زیرا جریان عبوری به شدت کم خواهد بود (مثلاً در 200V، جریان تنها حدود 0.426mA است).

🎯 جمع‌بندی:
این مقاومت 470 کیلواهم با دقت 1% در پکیج 1206، یک قطعه تخصصی برای کاربردهای خاص و حساس است. این قطعه برای مدارهای DC با امپدانس فوق‌العاده بالا، سنسورهای جریان بسیار کم (مانند فتودیودها) و زمان‌بندی‌های بسیار طولانی طراحی شده است. استفاده موفق از آن مستلزم طراحی بسیار دقیق، توجه وسواس‌گانه به تمیزی و عایق‌بندی برد و درک کامل محدودیت‌های فرکانسی و نویزی آن است. برای کاربردهای عمومی یا سیگنال‌های AC، این انتخاب مناسبی نیست و مقاومت‌های با مقدار پایین‌تر ترجیح داده می‌شوند. در کاربردهای صحیح خود، یک قطعه کلیدی و ارزشمند محسوب می‌شود.
