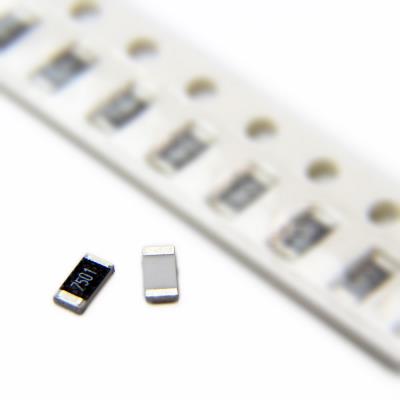

RESISTOR 7.5KOHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD است. این قطعه در پکیج استاندارد 1206 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت متوسط (7.5 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 7.5 کیلواهم (7,500 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 7.5kΩ

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100ppm/°C (محدوده استاندارد از -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ دقیق در مدارهای مرجع ولتاژ، سنسورها و تنظیم‌کننده‌های دقیق.

• مقاومت‌های فیدبک در منابع تغذیه سوییچینگ، تقویت‌کننده‌های عملیاتی و مدارهای رگولاتور خطی.

• مقاومت‌های Pull-up / Pull-down با دقت در خطوط سیگنال‌دهی دیجیتال، پایه‌های کانفیگ و رابط‌های ارتباطی.

• مقاومت‌های بایاس در طبقات تقویت‌کننده ترانزیستوری و تقویت‌کننده‌های ابزار دقیق.

• مقاومت‌های زمان‌بند (RC Timing) در مدارهای نوسان‌ساز، تایمرها و مدارهای تأخیر با دقت نسبی.

• مقاومت‌های سنس جریان با استفاده از روش افت ولتاژ برای جریان‌های نسبتاً کم.

• کاربردهای عمومی صنعتی، خودرویی و مخابراتی که نیاز به پایداری و تکرارپذیری بهتر از 5% دارند.

✅ مزایا:

• دقت 1%: تضمین عملکرد ثابت و قابل پیش‌بینی در مدارهای حساس به مقدار مقاومت، مانند تقسیم‌کننده‌های ولتاژ و مراجع.

• توان 250mW: ظرفیت توانی بالا برای پکیج 1206، که حاشیه ایمنی خوبی برای کاربردهای با اتلاف توان متوسط فراهم می‌کند و قابلیت اطمینان را افزایش می‌دهد.

• ولتاژ کاری 200V: ایمنی و حاشیه کاری عالی برای اکثر کاربردهای ولتاژ پایین و متوسط، و حتی برخی کاربردهای ولتاژ بالا.

• پکیج 1206: فضای کافی برای اتلاف حرارت موثر و سهولت در نصب و بازرسی دستی نسبت به پکیج‌های کوچک‌تر.

🎯 جمع‌بندی:
این مقاومت 7.5 کیلواهم با دقت 1% و TCR ±100ppm/°C در پکیج 1206، یک قطعه همه‌کاره، بادوام و قابل اعتماد برای طراحی‌های نیمه‌دقیق است. این قطعه ترکیب ایده‌آلی از دقت، توان، ولتاژ کاری و پایداری دمایی را ارائه می‌دهد و آن را به گزینه‌ای عالی برای کاربردهای صنعتی و حرفه‌ای تبدیل می‌کند. استفاده از آن در مدارهای فیدبک منبع تغذیه، تقسیم ولتاژ دقیق و مدارهای زمان‌بندی حساس می‌تواند عملکرد کلی سیستم را به طور قابل توجهی بهبود بخشد. برای اکثر کاربردهای عمومی که فراتر از نیازهای معمول 5% هستند، این مقاومت یک انتخاب برتر و استاندارد محسوب می‌شود
