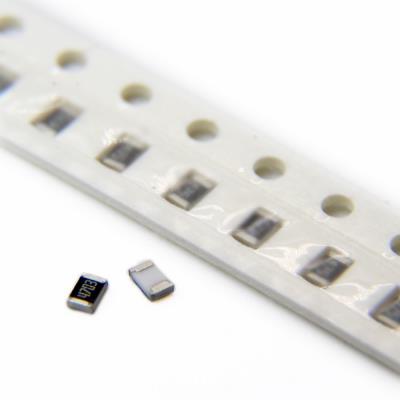

RESISTOR 470KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا و مقدار مقاومت بسیار زیاد از نوع SMD است. این قطعه در پکیج فشرده 0805 ارائه می‌شود و یک انتخاب تخصصی برای کاربردهایی است که به مقدار مقاومت فوق‌العاده بالا (470 کیلواهم)، دقت خوب (1%) و در عین حال فضای بسیار محدود نیاز دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 470 کیلواهم (470,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 470kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های فیدبک با امپدانس بسیار بالا در تقویت‌کننده‌های ترانسیمپدانس (TIA) برای سنسورهای جریان بسیار کم (مانند فتودیودها).

• مقاومت‌های تقسیم ولتاژ با مصرف جریان ناچیز در مدارهای مرجع ولتاژ پریمصرف و سنسورهای با امپدانس خروجی بالا.

• مقاومت‌های Pull-up با مصرف برق فوق‌العاده کم در خطوط سیگنال‌دهی که حداقل بارگذاری مدنظر است.

• مقاومت‌های بایاس برای گیت‌های MOSFET در حالت خاموش در طراحی‌های بسیار فشرده.

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی بسیار طولانی در ترکیب با خازن‌های کوچک.

• کاربردهای تخصصی در دستگاه‌های پزشکی قابل حمل، حسگرهای با مصرف توان پایین و مدارهای نمونه‌برداری (Sample & Hold).

✅ مزایا:

• ترکیب نادر اندازه و مقدار: امکان دستیابی به مقدار مقاومت بسیار بالا (در محدوده مگااهم) را در کوچک‌ترین پکیج عملی متداول (0805) فراهم می‌کند که برای طراحی‌های فوق‌فشرده حیاتی است.

• دقت 1%: برای یک مقاومت با این مقدار بالا در پکیج کوچک، دقت بسیار خوبی محسوب می‌شود و کنترل کیفیت مناسبی را نشان می‌دهد.

• ولتاژ کاری 150V: با توجه به فاصله بسیار کم بین پایه‌ها، این ولتاژ نامی قابل توجه است.

• ضریب دمایی مناسب (100ppm/°C): با در نظر گرفتن محدودیت‌های فناوری فیلم ضخیم در پکیج کوچک، TCR قابل قبولی ارائه می‌دهد.

🎯 جمع‌بندی:
این مقاومت 470 کیلواهم با دقت 1% در پکیج 0805، یک قطعه افراطی با کاربردهای فوق‌العاده محدود و خاص است. این قطعه تنها زمانی باید انتخاب شود که فضای فیزیکی اولین و اصلی‌ترین محدودیت طراحی باشد و هیچ گزینه دیگر (مانند استفاده از پکیج 1206 یا چیدمان متفاوت) ممکن نباشد. استفاده از آن مستلزم طراحی بسیار محافظه‌کارانه، محیط کاری کاملاً کنترل‌شده (تمیز، خشک) و درک کامل خطرات عایقی و محدودیت‌های فرکانسی آن است. برای اکثر مطلق کاربردهای عملی که به چنین مقادیر مقاومت بالایی نیاز دارند، استفاده از پکیج 1206 یا بزرگ‌تر به دلیل فاصله عایقی بهتر و مدیریت آلودگی آسان‌تر، انتخاب به مراتب مطمئن‌تر و توصیه‌شده‌ای است.
