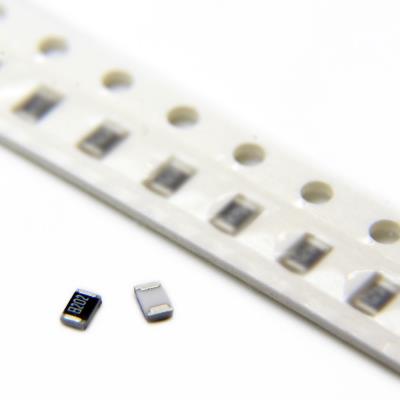

RESISTOR 82KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت بالا (82 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 82 کیلواهم (82,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 82kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±100ppm/°C (محدوده متقارن از -100 تا +100 ppm/°C)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ دقیق در مدارهای مرجع ولتاژ، سنسورها (به ویژه در سری E96 برای دقت بالا) و ورودی‌های ADC.

• مقاومت‌های فیدبک در منابع تغذیه سوییچینگ، تقویت‌کننده‌های عملیاتی با بهره بالا و مدارهای فیلتر.

• مقاومت‌های Pull-up با مقدار بالا و دقت در خطوطی که مصرف جریان کم و پایداری خوب مدنظر است (مانند خطوط ریست، اینتراپت یا سنسورهای دیجیتال).

• مقاومت‌های بایاس در طبقات ورودی تقویت‌کننده‌های با امپدانس بالا.

• مقاومت‌های زمان‌بند (RC Timing) در مدارهای نوسان‌ساز و تایمرهای با دقت نسبی.

• کاربردهای عمومی صنعتی، مخابراتی و پزشکی که نیاز به عملکرد پایدار و قابل تکرار با مقادیر مقاومت بالا در فضای محدود دارند.

✅ مزایا:

• دقت 1%: تضمین عملکرد ثابت و قابل پیش‌بینی در مدارهای حساس به مقدار مقاومت، مانند تقسیم‌کننده‌های ولتاژ دقیق.

• ضریب دمایی متقارن و مناسب (±100ppm/°C): این مشخصه پایداری دمایی بهتری را نسبت به محدوده‌های یک‌طرفه ارائه می‌دهد و برای کاربردهای DC و سیگنال حساس مفید است.

• پکیج 0805: اندازه متداول و بهینه که امکان طراحی‌های فشرده را فراهم می‌کند در حالی که همچنان برای تولید انبوه (SMT) مناسب است.

• توان 125mW: برای یک مقاومت با این مقدار بالا، این توان نامی بسیار کافی است زیرا جریان عبوری معمولاً ناچیز است.

• ولتاژ کاری 150V: ایمنی و حاشیه کاری خوب برای اکثر کاربردهای ولتاژ پایین و متوسط.

🎯 جمع‌بندی:
این مقاومت 82 کیلواهم با دقت 1% و TCR ±100ppm/°C در پکیج 0805، یک قطعه قابل اعتماد و با کارایی بالا برای طراحی‌های نیمه‌دقیق فشرده است. این قطعه ترکیب خوبی از دقت، پایداری دمایی و اندازه کوچک را ارائه می‌دهد و آن را به گزینه‌ای ایده‌آل برای مدارهایی که هم به فضای کم و هم به عملکرد پایدار نیاز دارند تبدیل می‌کند. استفاده از آن در مدارهای تقسیم ولتاژ دقیق، فیدبک منابع تغذیه و مدارهای زمان‌بندی حساس می‌تواند قابلیت اطمینان و تکرارپذیری طراحی را به طور قابل توجهی افزایش دهد. برای اکثر کاربردهای صنعتی و حرفه‌ای که فراتر از دقت 5% هستند، این مقاومت یک انتخاب استاندارد و مطمئن به شمار می‌رود.
