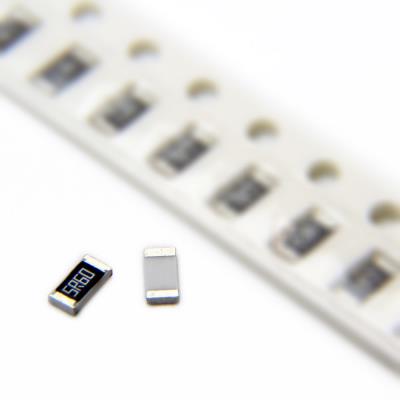

RESISTOR 5.6OHMS 1206 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با مقدار کم و دقت بالا از نوع SMD است. این قطعه در پکیج بزرگ‌تر 1206 ارائه می‌شود و برای کاربردهایی طراحی شده است که به مقدار مقاومت پایین (5.6 اهم) با تلورانس بهتر (1%) و توان قابل تحمل بالاتر نیاز دارند.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 5.6 اهم (5.6 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 250mW (0.25W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 5.6Ω

• حداکثر توان قابل تحمل: 250mW

• حداکثر ولتاژ کاری: 200VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): ±400ppm/°C (محدوده بالا)

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت سنس جریان (Current Sense Resistor) در منابع تغذیه، درایورهای موتور و مدارهای مدیریت باتری (BMS) با نیاز به دقت نسبی بهتر.

• مقاومت‌های دامپینگ (Damping) یا ترمیناسیون در خطوط انتقال سیگنال و مدارهای قدرت.

• مقاومت‌های فیدبک جریان در رگولاتورهای سوییچینگ و تقویت‌کننده‌های توان.

• محدودکننده جریان ورودی (Inrush Current Limiter) در مدارهای با خازن ورودی بزرگ.

• مقاومت‌های شنت (Shunt) برای اندازه‌گیری جریان در محدوده آمپر پایین.

• کاربردهای عمومی صنعتی و خودرویی که نیاز به مقدار مقاومت کم با تکرارپذیری بهتر از 5% و تحمل توان بالاتر دارند.

✅ مزایا:

• دقت 1%: بهبود قابل توجه در دقت مقدار اسمی نسبت به نوع 5%، که برای اندازه‌گیری یا کنترل جریان با دقت نسبی بهتر مفید است.

• توان 250mW: ظرفیت توانی دو برابر پکیج‌های کوچک‌تر (مثل 0805)، که امکان عبور جریان‌های بالاتر یا کار در شرایط سخت‌تر حرارتی را فراهم می‌کند.

• ولتاژ کاری 200V: تحمل ولتاژ بسیار خوب، ایمنی بالایی برای کار در مدارهای قدرت فراهم می‌نماید.

• پکیج 1206: اندازه بزرگ‌تر مدیریت حرارت بهتری را ممکن می‌سازد و برای جریان‌های نسبتاً بالاتر مناسب‌تر است.

🎯 جمع‌بندی:
این مقاومت 5.6 اهم با دقت 1% در پکیج 1206، یک ارتقاء دوگانه نسبت به نسخه‌های پکیج کوچک‌تر (0805) است: هم دقت بهتر و هم توان بالاتر. این قطعه برای کنترل یا سنس جریان در کاربردهای غیرحساس به دما که در آنها جریان نسبتاً بالاتر (تا حدود 200mA) عبور می‌کند و تکرارپذیری بهتر از 5% مورد نیاز است، گزینه مناسبی محسوب می‌شود. با این حال، به دلیل ضریب دمایی بسیار بالا (400ppm/°C)، برای هرگونه کاربرد اندازه‌گیری دقیق جریان که پایداری دمایی اهمیت دارد (مانند سیستم‌های BMS پیشرفته، کالیبراسیون) کاملاً نامناسب است. در چنین مواردی باید از مقاومت‌های سنس جریان تخصصی با TCR بسیار پایین (مثلاً 50ppm/°C یا کمتر) و اغلب در پکیج‌های چهار پایه (4-terminal) استفاده کرد.
