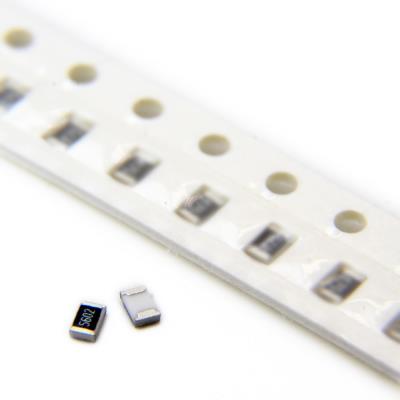

RESISTOR 56KOHMS 0805 1% SMD
یک مقاومت ثابت (فیلم ضخیم) با دقت بالا از نوع SMD است. این قطعه در پکیج استاندارد 0805 ارائه می‌شود و برای کاربردهای عمومی و نیمه‌دقیق در مدارهای الکترونیکی که به مقدار مقاومت بالا (56 کیلواهم) و تلورانس خوب (1%) نیاز دارند، طراحی شده است.

🧩 مشخصات کلی:

• نوع: مقاومت ثابت (Fixed Resistor)

• فناوری: فیلم ضخیم (Thick Film)

• مقدار مقاومت: 56 کیلواهم (56,000 Ω)

• تحمل (دقت): ±1%

• توان نامی (Rating): 125mW (0.125W)

⚙️ مشخصات فنی کلیدی:

• مقدار مقاومت: 56kΩ

• حداکثر توان قابل تحمل: 125mW

• حداکثر ولتاژ کاری: 150VDC

• تحمل (تلورانس): ±1%

• ضریب دمایی (TCR): استاندارد ±100ppm/°C

• دمای عملیاتی: -55°C تا +155°C

💡 کاربردهای اصلی:

• مقاومت‌های تقسیم ولتاژ دقیق در مدارهای مرجع ولتاژ، سنسورهای مقاومتی (مانند پتانسیومترهای دیجیتال) و ورودی‌های ADC.

• مقاومت‌های فیدبک در منابع تغذیه، تقویت‌کننده‌های عملیاتی و مدارهای فیلتر آنالوگ.

• مقاومت‌های Pull-up با مقدار بالا در خطوطی که مصرف جریان کم و امپدانس بالا مورد نظر است (مانند خطوط ریست، اینتراپت یا برخی سنسورها).

• مقاومت‌های نشت (Bleeder Resistor) در مدارهای با ولتاژ متوسط برای دشارژ ایمن خازن‌ها.

• مقاومت‌های بایاس در طبقات ورودی تقویت‌کننده‌های با امپدانس بالا.

• مدارهای زمان‌بند (RC Timing) با ثابت زمانی طولانی.

• کاربردهای عمومی صنعتی، مخابراتی و مصرفی که نیاز به عملکرد پایدار و قابل تکرار با مقادیر مقاومت بالا دارند.

✅ مزایا:

• دقت 1%: تضمین می‌کند که مقدار مقاومت در محدوده باریک و قابل پیش‌بینی‌ای حول 56kΩ قرار دارد که برای عملکرد ثابت مدارهای تقسیم ولتاژ و مرجع حیاتی است.

• توان 125mW و ولتاژ 150V: این ترکیب قابلیت اطمینان خوبی را در مدارهای با ولتاژهای نسبتاً بالا فراهم می‌کند و حاشیه ایمنی مناسبی ایجاد می‌نماید.

• ضریب دمایی مناسب (100ppm/°C): پایداری دمایی قابل قبول در طیف وسیع دمایی عملیاتی برای اکثر کاربردهای نیمه‌دقیق.

• پکیج 0805: اندازه متداول و بهینه که تعادل خوبی بین فضای برد و سهولت تولید/تعمیر برقرار می‌کند.

• هزینه بهینه: دستیابی به مشخصات خوب با قیمتی رقابتی.

🎯 جمع‌بندی:
این مقاومت 56 کیلواهم با دقت 1% در پکیج 0805، یک قطعه قابل اعتماد و همه‌کاره برای طراحی‌هایی است که به مقاومت‌های با مقدار بالا، ولتاژ کاری مناسب و دقت خوب نیاز دارند. این قطعه به‌طور خاص برای مدارهای تقسیم ولتاژ، نشت و فیدبک در شرایط کاری متنوع ایده‌آل است. ترکیب توان 125mW و ولتاژ 150V، حاشیه کاری مناسبی برای افزایش طول عمر و قابلیت اطمینان فراهم می‌کند. برای اکثر کاربردهای صنعتی و حرفه‌ای که فراتر از دقت معمول 5% هستند، این مقاومت یک انتخاب استاندارد و مطمئن به شمار می‌رود.
