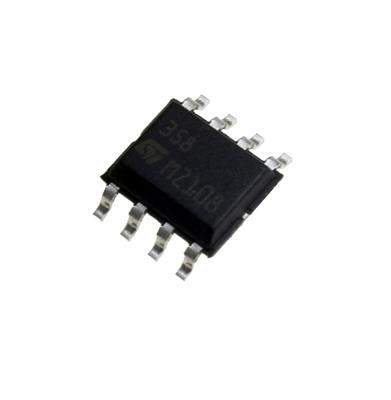

LM358D
یک تقویتکننده عملیاتی دوقطبی (Dual) کممصرف، همهکاره و با محدوده تغذیه وسیع که بهعنوان یکی از متداولترین و مقرونبهصرفهترین Op-Ampهای جهان شناخته میشود. این آیسی نسخه دوکاناله خانواده LM324 است و برای کار با منابع تغذیه گسترده طراحی شده است. عملکرد قابل اعتماد و قیمت پایین آن، این قطعه را به یک استاندارد صنعتی برای کاربردهای عمومی DC و low-frequency تبدیل کرده است.
🧩 مشخصات کلی:
-
نوع: تقویتکننده عملیاتی دوقطبی (Dual Operational Amplifier)
-
مهمترین ویژگی: ارزان، کممصرف، با محدوده تغذیه وسیع
-
تعداد کانال: ۲ کانال مستقل در یک بسته
-
محدوده ولتاژ تغذیه: تکسوپلای یا دو سوپلای، ۳V تا ۳۰V
-
ورودی/خروجی: خروجی Rail-to-Rail در سمت زمین (Sinks to Ground)، ورودی تا نزدیک زمین (Vee) کار میکند.
-
نوع بستهبندی: SO-8 - SMD/SMT
-
برند/سازنده: STMicroelectronics
⚙️ مشخصات فنی کلیدی:
-
تعداد کانال: ۲ (Dual)
-
افست ولتاژ ورودی (Vos): ۷ mV (معمولی - برای کاربردهای دقیق DC مناسب نیست)
-
جریان بایاس ورودی (Ib): ۱۵۰ nA (مقدار معمول برای Op-Ampهای بایپلار عمومی)
-
محصول بهره-پهنایباند (GBW): ۱.۱ MHz
-
نرخ سرعت (Slew Rate): ۰.۶ V/µs (کند - محدود کننده برای سیگنالهای با فرکانس یا دامنه بالا)
-
جریان خروجی: ۴۰ mA (قدرت رانش بسیار خوب برای یک Op-Amp کممصرف)
-
جریان مصرف کل (برای ۲ کانال): ۳۵۰ µA (بسیار کممصرف)
-
محدوده ولتاژ تغذیه: ۳V تا ۳۰V (انعطافپذیری فوقالعاده)
-
دمای عملیاتی: ۰°C تا +۷۰°C (محدوده تجاری)
-
پکیج: SOIC-8
💡 کاربردهای اصلی:
-
تقویتکنندههای سیگنال DC و فرکانس پایین: در سنسورهای ساده (مانند LDR، ترمیستور)، مدارهای اندازهگیری جریان.
-
مقایسهگر (Comparator) ساده: به دلیل خروجی Open-Collector/Open-Drain ذاتی، استفاده به عنوان مقایسهگر بسیار رایج و آسان است.
-
مدارهای تولید موج (Oscillators) ساده: نوسانسازهای مربعی و مثلثی.
-
فیلترهای فعال فرکانس پایین.
-
کنترلکنندههای ولتاژ و جریان در منابع تغذیه خطی ساده.
-
مدارهای رابط و واسط (Interface): تبدیل سطح منطقی، درایو LED یا رلههای سیگنال کوچک با جریان خروجی ۴۰mA.
-
پروژههای آموزشی، نمونهسازی اولیه و الکترونیک سرگرمی.
✅ مزایا:
-
مصرف توان فوقالعاده کم (۳۵۰µA): ایدهآل برای سیستمهای باتریخور.
-
محدوده ولتاژ تغذیه گسترده (۳V-30V): کار با باتری تا آداپتور بدون نیاز به رگولاتور منفی.
-
قدرت رانش خروجی بالا (۴۰mA): میتواند به طور مستقیم بارهای کوچک را راهاندازی کند (یک ویژگی نادر در Op-Ampهای ارزان).
-
خروجی شبه Open-Drain: سادهسازی طراحی مقایسهگر و مدارهای منطقی.
🎯 جمعبندی:
LM358D پادشاه بلامنازع Op-Ampهای ارزانقیمت و کممصرف است. این قطعه، انتخاب پیشفرض، بیخطر و همیشه حاضر برای صدها میلیون مدار کنترلی ساده، نشانگر (Indicator)، مقایسهگر و تقویتکننده DC غیرحساس در سراسر جهان است. اگر نیاز شما یک مدار ساده، ارزان و کممصرف برای کار با باتری است که به دقت، سرعت یا کیفیت صوتی بالا نیازی ندارد، LM358D احتمالاً بهترین و اقتصادیترین انتخاب ممکن است. با این حال، طراح باید کاملاً آگاه باشد که این یک ابزار "سنگین و کند" است، نه یک "اسکالپل ظریف"؛ استفاده از آن برای کارهای حساس یا پرسرعت، محکوم به شکست است. بهعبارتی، LM358D "دوچرخه" دنیای Op-Ampهاست: برای خرید روزانه بینظیر است، اما برای مسابقات فرمول یک به کار نمیآید.
