مبدل 220 ولت AC به 9 ولت DC با حداکثر جریان 1.1 آمپر

نام کارخانه‌ای:

HLK-10M09

پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد
دیتاشیت:

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه

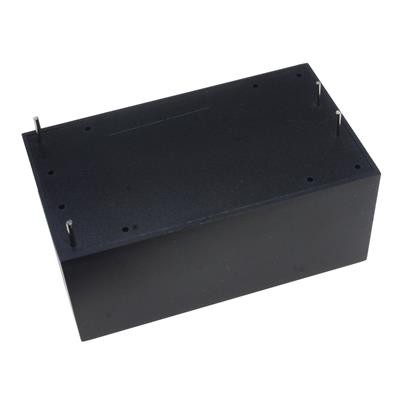

HLK-10M09 یک ماژول منبع تغذیه سوئیچینگ ایزوله (Isolated Switching Power Module) است که توسط شرکت Hilin (هایلینک) تولید شده است. این ماژول برای تبدیل ولتاژ متناوب (AC) به ولتاژ مستقیم (DC) پایدار استفاده می‌شود و طراحی فشرده و ایزوله شده آن برای کاربردهای صنعتی و الکترونیکی مناسب است.


1. شرح کلی:

  • ورودی: AC 85-265V (پشتیبانی از محدوده گسترده ولتاژ جهانی).

  • خروجی: DC 9V.

  • جریان خروجی: 1.11A (حداکثر).

  • توان خروجی: 10W (9V × 1.11A ≈ 10W).

  • ایزولاسیون: 3000VAC (جداسازی الکتریکی بین ورودی و خروجی برای ایمنی).

  • ابعاد: فشرده (معمولاً ~45mm × 28mm × 22mm).


2. مشخصات فنی کلیدی:

  • راندمان (بازده): حدود 80%.

  • دمای کاری: -40°C تا +85°C.

  • ریپل خروجی: < 50mV (پیک تا پیک).

  • محافظت‌های داخلی:

    • محافظت در برابر اتصال کوتاه (Short Circuit Protection).

    • محافظت در برابر اضافه بار (Overload Protection).

  • استانداردها: مطابق با استانداردهای CE و UL.


3. کاربردهای اصلی:

  • تغذیه بردهای الکترونیکی: میکروکنترلرها (Arduino, ESP32)، سنسورها.

  • پروژه‌های IoT: دستگاه‌های هوشمند، گجت‌های متصل به اینترنت.

  • کنترل‌کننده‌های صنعتی: سیستم‌های اتوماسیون و مانیتورینگ.

  • لوازم خانگی: مودم، روتر، دوربین‌های مداربسته.


4. مزایا:

  • ایزولاسیون بالا (امنیت در برابر نویز و شوک الکتریکی).

  • تحمل نوسانات برق شهر (ورودی wide-range).

  • قیمت مقرون‌به‌صرفه (معمولاً زیر ۵ دلار).

  • نصب آسان با پایه‌های Through-Hole.


5. معایب یا محدودیت‌ها:

  • جریان خروجی محدود (1.11A - برای بارهای پرمصرف مانند موتورها).

  • نویز سوئیچینگ (نیاز به فیلتر اضافی برای کاربردهای حساس به نویز).

  • گرمایش تحت بار کامل ( هیت‌سینک یا خنک‌کاری passive).


مشخصات مبدل 220 ولت AC به 9 ولت DC با حداکثر جریان 1.1 آمپر

مبدل 220 ولت AC به 9 ولت DC با حداکثر جریان 1.1 آمپر از خانواده ماژول تغذیه AC به DC می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • نوع نصب روی برد Through Hole
  • توان خروجی 10 وات
  • ولتاژ خروجی 9 ولت
  • جریان خروجی 1100 میلی آمپر
  • حداقل ولتاژ ورودی 100 ولت
  • حداکثر ولتاژ ورودی 240 ولت


Features انتخاب ویژگی
Output Voltage 9 V =
Output Current 1100 mA =
Output Power 10 W =
Input Voltage MIN 100 V =
Input Voltage MAX 240 V =
Mounting Style Through Hole
Brand Hi-Link Electronic Technology
Package Module
