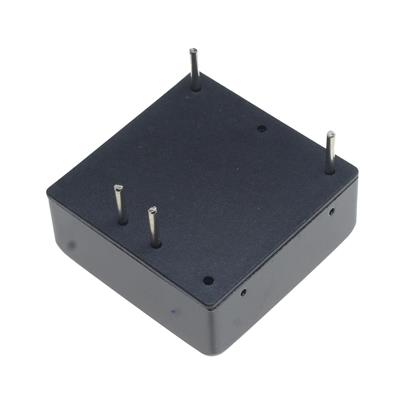

مبدل DC به DC ایزوله 24 ولت به 3.3 ولت 5 وات

URB2403YMD-5WR3 یک مبدل DC-DC ایزوله (Isolated DC-DC Converter) است. این ماژول برای تبدیل ولتاژ DC به یک ولتاژ DC ایزوله و پایدار استفاده می‌شود و معمولاً در کاربردهای صنعتی، مخابراتی و پزشکی که نیاز به ایزولاسیون گالوانیک دارند، به کار می‌رود.

1. شرح کلی:

• نوع: مبدل DC-DC ایزوله (Isolated Switching Converter).

• ولتاژ ورودی: 24V DC (محدوده معمولی: 9V تا 36V).

• ولتاژ خروجی: 3.3V DC (ثابت و تنظیم‌شده).

• جریان خروجی: حداکثر 1.2A

• بهره‌وری (راندمان): typically 85%.

2. مشخصات فنی کلیدی:

• توان خروجی: 5 وات.

• رگولاسیون خطی (Line Regulation): ±0.5% (پایداری ولتاژ خروجی نسبت به تغییرات ورودی).

• رگولاسیون بار (Load Regulation): ±1% (پایداری ولتاژ خروجی نسبت به تغییرات جریان بار).

• دمای کاری: -40°C تا +85°C.

• پین‌های اصلی:

  • +Vin (ورودی مثبت)، -Vin (ورودی منفی).

  • +Vout (خروجی مثبت)، -Vout (خروجی منفی).

• محافظت: دارای محافظت اضافه بار (Overload) و اتصال کوتاه (Short Circuit).

3. کاربردهای اصلی:

• سیستم‌های صنعتی: تغذیه مدارهای کنترل، سنسورها و رابط‌های ایزوله شده.

• مخابرات: تجهیزات شبکه و ارتباطی (مانند روترها، سوئیچ‌ها).

• تجهیزات پزشکی: سیستم‌های مانیتورینگ و تشخیصی (ایزولاسیون برای ایمنی بیمار).

• منابع تغذیه سوئیچینگ: به عنوان مرحله میانی برای ایزولاسیون.

• سیستم‌های حمل و نقل: خودرو، ریلی، هوایی.

4. مزایا:

• ایزولاسیون بالا برای ایمنی و کاهش نویز.

• خروجی پایدار با نویز کم.

• طراحی فشرده (ابعاد کوچک).

• محافظت داخلی در برابر اضافه بار و اتصال کوتاه.

• پایداری حرارتی در محدوده دمایی گسترده.

5. معایب یا محدودیت‌ها:

• قیمت بالاتر نسبت به مبدل‌های غیرایزوله.

• تلفات توان (بازده ~85% یعنی 15% تلفات).

• جریان خروجی محدود

• نیاز به خازن‌های خارجی برای پایداری بیشتر (طبق دیتاشیت).

6. نکات مهم برای استفاده:

• خازن‌های ورودی/خروجی:

  • طبق دیتاشیت، معمولاً یک خازن الکترولیت 10μF نزدیک پایه‌های ورودی و خروجی لازم است.

• خنک‌کاری:

  • تحت بار کامل ممکن است گرم شود؛ در صورت نیاز از هیت‌سینک استفاده کنید.

• نویز EMI:

  • برای کاهش نویز، از خازن‌های سرامیکی X7R نزدیک پایه‌ها استفاده کنید.

7. تفاوت با مبدل‌های غیرایزوله:

• مبدل‌های ایزوله (مانند URB2403YMD-5WR3) جداسازی الکتریکی بین ورودی و خروجی ایجاد می‌کنند، در حالی که مبدل‌های غیرایزوله (مثل Buck/Boost) این ویژگی را ندارند.

جمع‌بندی:

ماژول URB2403YMD-5WR3 برای پروژه‌هایی که نیاز به منبع تغذیه ایزوله، پایدار و فشرده با خروجی 3.3V دارند، گزینه‌ای ایده‌آل است. این ماژول در محیط‌های صنعتی و پزشکی که ایمنی و قابلیت اطمینان بالایی مورد نیاز است، کاربرد دارد.
