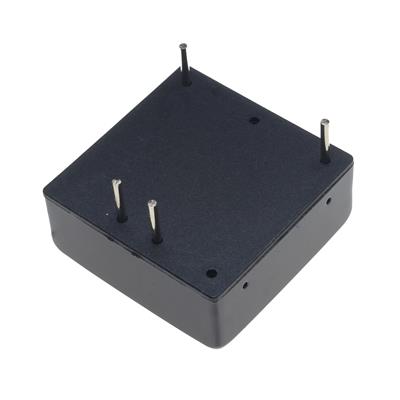

مبدل DC به DC ایزوله 24 ولت به 5 ولت 5 وات

نام کارخانه‌ای:

URB2405YMD-5WR3

پکیج:
Module
بسته‌بندی:
Bulk - 1 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


URB2405YMD-5WR3 یک مبدل DC-DC ایزوله (Isolated DC-DC Converter) از سری URB ساخت شرکت CUI Inc. است. این ماژول برای تبدیل ولتاژ DC به یک ولتاژ DC ایزوله و پایدار استفاده می‌شود و معمولاً در کاربردهای صنعتی، مخابراتی و پزشکی که نیاز به ایزولاسیون گالوانیک دارند، به کار می‌رود.


1. شرح کلی:

  • نوع: مبدل DC-DC ایزوله (Isolated Switching Converter).

  • ولتاژ ورودی: 24V DC (محدوده معمولی: 18V تا 36V).

  • ولتاژ خروجی: 5V DC (ثابت و تنظیم‌شده).

  • جریان خروجی: حداکثر 1A (توان خروجی 5W).

  • ایزولاسیون: typically 3000VDC (جداسازی الکتریکی بین ورودی و خروجی).

  • بهره‌وری (راندمان): typically 85%.


2. مشخصات فنی کلیدی:

  • توان خروجی: 5 وات.

  • رگولاسیون خطی (Line Regulation): ±0.5% (پایداری ولتاژ خروجی نسبت به تغییرات ورودی).

  • رگولاسیون بار (Load Regulation): ±1% (پایداری ولتاژ خروجی نسبت به تغییرات جریان بار).

  • دمای کاری: -40°C تا +85°C.

  • پین‌های اصلی:

    • +Vin (ورودی مثبت)، -Vin (ورودی منفی).

    • +Vout (خروجی مثبت)، -Vout (خروجی منفی).

  • محافظت: دارای محافظت اضافه بار (Overload) و اتصال کوتاه (Short Circuit).


3. کاربردهای اصلی:

  • سیستم‌های صنعتی: تغذیه مدارهای کنترل، سنسورها و رابط‌های ایزوله شده.

  • مخابرات: تجهیزات شبکه و ارتباطی (مانند روترها، سوئیچ‌ها).

  • تجهیزات پزشکی: سیستم‌های مانیتورینگ و تشخیصی (ایزولاسیون برای ایمنی بیمار).

  • منابع تغذیه سوئیچینگ: به عنوان مرحله میانی برای ایزولاسیون.

  • سیستم‌های حمل و نقل: خودرو، ریلی، هوایی.


4. مزایا:

  • ایزولاسیون بالا (3000VDC) برای ایمنی و کاهش نویز.

  • خروجی پایدار با نویز کم.

  • طراحی فشرده (ابعاد کوچک).

  • محافظت داخلی در برابر اضافه بار و اتصال کوتاه.

  • پایداری حرارتی در محدوده دمایی گسترده.


5. معایب یا محدودیت‌ها:

  • قیمت بالاتر نسبت به مبدل‌های غیرایزوله.

  • تلفات توان (بازده ~85% یعنی 15% تلفات).

  • جریان خروجی محدود (حداکثر 1A برای خروجی 5V).

  • نیاز به خازن‌های خارجی برای پایداری بیشتر (طبق دیتاشیت).


6. نکات مهم برای استفاده:

  • خازن‌های ورودی/خروجی:

    • طبق دیتاشیت، معمولاً یک خازن الکترولیت 10μF نزدیک پایه‌های ورودی و خروجی لازم است.

  • خنک‌کاری:

    • تحت بار کامل ممکن است گرم شود؛ در صورت نیاز از هیت‌سینک استفاده کنید.

  • نویز EMI:

    • برای کاهش نویز، از خازن‌های سرامیکی X7R نزدیک پایه‌ها استفاده کنید.


7. تفاوت با مبدل‌های غیرایزوله:

  • مبدل‌های ایزوله (مانند URB2405YMD-5WR3) جداسازی الکتریکی بین ورودی و خروجی ایجاد می‌کنند، در حالی که مبدل‌های غیرایزوله (مثل Buck/Boost) این ویژگی را ندارند.


جمع‌بندی:

ماژول URB2405YMD-5WR3 برای پروژه‌هایی که نیاز به منبع تغذیه ایزوله، پایدار و فشرده با خروجی 5V دارند، گزینه‌ای ایده‌آل است. این ماژول در محیط‌های صنعتی و پزشکی که ایمنی و قابلیت اطمینان بالایی مورد نیاز است، کاربرد دارد. 🔌


مشخصات مبدل DC به DC ایزوله 24 ولت به 5 ولت 5 وات

مبدل DC به DC ایزوله 24 ولت به 5 ولت 5 وات از خانواده ماژول DC به DC ایزوله می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Hi-Link Electronic Technology
  • پکیج Module
  • تعداد خروجی 1 خروجی
  • نوع نصب روی برد Through Hole
  • ولتاژ جداسازی 1.5 کیلو ولت
  • حداقل ولتاژ ورودی 9 ولت
  • حداکثر ولتاژ ورودی 36 ولت
  • ولتاژ خروجی 5 ولت
  • جریان خروجی 1000 میلی آمپر
  • توان خروجی 5 وات


Features انتخاب ویژگی
Output Voltage 5 V =
Output Current 1000 mA =
Number of Output 1 Output =
Output Power 5 W =
Isolation Voltage 1.5 kVrms =
Input Voltage MIN 9 V =
Input Voltage MAX 36 V =
Mounting Style Through Hole
Brand Hi-Link Electronic Technology
Package Module
