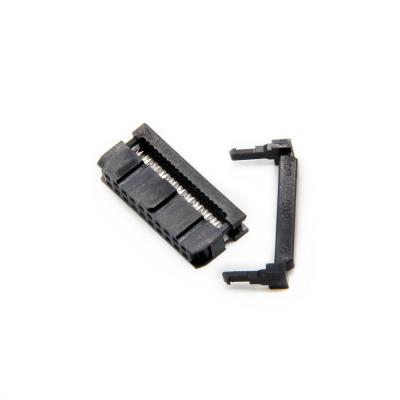

IDC FEMALE 2*10 2.54MM

این قطعه یک کانکتور مادگی IDC بیست پین از برند معتبر Ningbo Gosun Technology است که برای پرس شدن روی کابل‌های تخت (Ribbon Cable) طراحی شده است. این کانکتور دارای ۲۰ پین در دو ردیف ۱۰ تایی با گام استاندارد ۲.۵۴ میلی‌متر است و نقش واسط را برای اتصال کابل به باکس‌هدرهای روی برد ایفا می‌کند.

🧩 مشخصات کلی:

- نوع: کانکتور مادگی IDC (IDC Female Connector)
- عملکرد: اتصال کابل تخت به برد (Wire-to-Board) جهت انتقال ۲۰ سیگنال همزمان.
- تعداد پین: ۲۰ پین (۲ ردیف ۱۰ تایی)
- تعداد ردیف: ۲ ردیف (2 Row)
- گام پایه (Pitch): ۲.۵۴ میلی‌متر؛ متداول‌ترین استاندار اتصالات دیتای داخلی.
- نوع نصب (Mounting): نصب روی کابل (Cable Mount)؛ به وسیله پرس مخصوص.
- برند: Ningbo Gosun Technology Co

⚙️ مشخصات فنی و تکنولوژی IDC:

- تکنولوژی IDC (اتصال با جابه‌جایی عایق): نام IDC مخفف Insulation-Displacement Contact است. در این روش، نیازی به لخت کردن تک‌تک سیم‌ها نیست؛ تیغه‌های داخلی کانکتور هنگام پرس شدن، عایق کابل تخت را شکافته و مستقیماً با رشته‌های مسی ارتباط برقرار می‌کنند. این یعنی سرعت و دقت فوق‌العاده در مونتاژ.
- برآمدگی راهنما (Polarization Key): در مرکز بدنه این کانکتور یک برآمدگی کوچک وجود دارد که دقیقاً داخل شکاف (Notch) باکس‌هدر قرار می‌گیرد. این طراحی هوشمندانه از اتصال برعکس کابل و فجایع احتمالی در مدار جلوگیری می‌کند.
- قطعه Strain Relief (کاهش دهنده فشار): معمولاً همراه این کانکتور یک گیره پلاستیکی اضافی وجود دارد که روی کابل قفل می‌شود تا از کنده شدن سیم‌ها در اثر کشش ناگهانی جلوگیری کند.

💡 کاربردهای اصلی:

- رابط‌های برنامه نویسی (JTAG/ISP): اتصال پروگرمرها به بردهای هدف ۲۰ پین.
- اتصال نمایشگرهای LCD: رابط استاندارد برای بسیاری از LCDهای گرافیکی ۱۲۸ در ۶۴ و نمایشگرهای صنعتی.
- انتقال باس داده: برقراری ارتباط بین دو برد مجزا (مثلاً برد اصلی و برد کنترل پنل) در داخل کیس دستگاه.
- تجهیزات صنعتی و PLC: استفاده در ماژول‌های ورودی/خروجی که نیاز به تعداد مسیرهای ارتباطی بالا دارند.

✅ مزایا:

- مونتاژ بسیار سریع: امکان اتصال ۲۰ رشته سیم به کانکتور تنها در یک حرکت پرس (بدون نیاز به لحیم‌کاری یا ترمینال زدن پین‌ها).
- قابلیت اطمینان بالا: به دلیل اتصال فشرده تیغه‌ها به سیم، در برابر لرزش‌های صنعتی بسیار مقاوم است.
- استاندارد و در دسترس: به دلیل گام ۲.۵۴ میلی‌متر، با اکثر پین‌هدرها و باکس‌هدرهای بازار سازگاری کامل دارد.

- نظم‌دهی به سیم‌کشی: استفاده از کابل تخت به همراه این کانکتور، از شلوغی و سردرگمی سیم‌ها در داخل دستگاه جلوگیری می‌کند.

🎯 جمع‌بندی:

کانکتور IDC Female 2*10 برند Ningbo Gosun، یک انتخاب کلاسیک و مطمئن برای ایجاد کابل‌های رابط ۲۰ پین است. اگر به دنبال راهی هستید که ۲۰ رشته سیگنال را به صورت "بسیار منظم"، "سریع" و "بدون خطا" بین دو بخش دستگاه جابه‌جا کنید، این مادگی IDC بهترین و حرفه‌ای‌ترین گزینه برای شماست.
