آی دی سی 2*25

نام قطعه:

IDC FEMALE 2*25

نام کارخانه‌ای:

IDC-2.54-50KGF-A

پکیج:
Connector
بسته‌بندی:
Tray - 48 عدد

روش‌های ارسال‌ متنوع سفارش خارج چت آنلاین پیش خرید هوشمندانه


مشخصات آی دی سی 2*25

آی دی سی 2*25 از خانواده پین هدر و سرسوکت می‌باشد. ویژگی‌های فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:

  • برند Ningbo Gosun Technology Co
  • پکیج Connector
  • نوع قرار گیری IDC
  • گام 2.54 میلیمتر
  • کارکرد Free Hanging
  • نوع Female IDC Connector
  • تعداد پین ها 50 پین
  • تعداد ردیف ها 2 ردیف
  • نوع نصب روی برد Cable Mount

IDC FEMALE 2*25 2.54MM

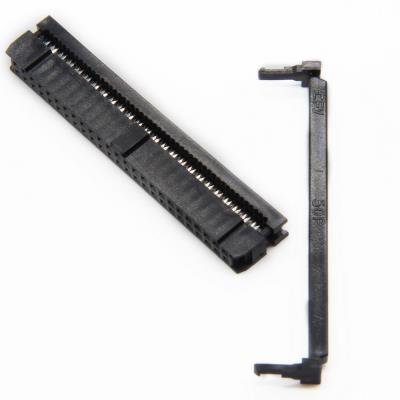

این قطعه یک کانکتور مادگی IDC پنجاه پین از برند معتبر Ningbo Gosun Technology است که به طور اختصاصی برای اتصال به کابل‌های تخت (Ribbon Cable) طراحی شده است. با داشتن ۵۰ پین در دو ردیف ۲۵ تایی و گام استاندارد ۲.۵۴ میلی‌متر، این کانکتور یکی از پرظرفیت‌ترین و "عریض‌ترین" رابط‌های دیتای داخلی برای انتقال همزمان ۵۰ رشته سیگنال در سیستم‌های پیشرفته الکترونیکی و صنعتی است.

🧩 مشخصات کلی:

- نوع: کانکتور مادگی IDC (Female IDC Connector)
- عملکرد: رابط کابل تخت به برد (Wire-to-Board) یا کابل به کابل (Free Hanging) جهت انتقال ۵۰ مسیر سیگنال موازی.
- تعداد پین: ۵۰ پین (۲ ردیف ۲۵ تایی)
- تعداد ردیف: ۲ ردیف (2 Row)
- گام پایه (Pitch): ۲.۵۴ میلی‌متر؛ استاندارد جهانی برای پهنای باندهای پهن داخلی.
- نوع نصب (Mounting): نصب روی کابل (Cable Mount)؛ با استفاده از پرس مخصوص IDC.
- برند: Ningbo Gosun Technology Co

💡 کاربردهای اصلی:

- باس‌های داده بسیار پهن (SCSI و قدیمی‌تر): استفاده در پروتکل‌های انتقال دیتای موازی و سیستم‌های ذخیره‌سازی حجیم.
- سیستم‌های کنترل صنعتی و PLC: برقراری ارتباط بین برد پردازنده مرکزی (CPU) و کارت‌های توسعه بزرگ یا ماژول‌های ورودی/خروجی پرجمعیت.
- دستگاه‌های تست و اندازه‌گیری: انتقال سیگنال‌های متعدد سنسورها یا پروب‌های تست به واحد پردازش مرکزی به صورت یکپارچه.
- تجهیزات پزشکی و تصویربرداری: رابط اصلی برای انتقال دیتای حجیم و سیگنال‌های کنترلی در دستگاه‌های اسکن و آنالیز.

مزایا:

- نظم مهندسی بی‌نظیر: جایگزینی ۵۰ سیم پراکنده با یک کابل تخت واحد، فضای داخلی دستگاه را از یک جنگل سیم به یک چیدمان مهندسی و مرتب تبدیل می‌کند.

- قابلیت اطمینان نظامی: اتصالات IDC به دلیل فشار مداوم تیغه‌ها به سیم، در برابر لرزش و اکسیداسیون بسیار مقاوم هستند.
- کاهش چشمگیر هزینه‌های تولید: کاهش زمان مونتاژ کابل از چندین ده دقیقه به چند ثانیه، هزینه‌های نیروی انسانی را به شدت کاهش می‌دهد.
- سازگاری گسترده: مطابق با تمام باکس‌هدرها و پین‌هدرهای استاندارد ۲.۵۴ میلی‌متری (2x25).

🎯 جمع‌بندی:

کانکتور IDC Female 2*25 برند Ningbo Gosun، "شاهراه ارتباطی" پروژه‌هایی است که با حجم عظیمی از سیگنال‌ها در فضایی محدود روبرو هستند. اگر به دنبال راهکاری هستید که "بالاترین ظرفیت انتقال"، "نظم فوق‌العاده" و "امنیت اتصال" را همزمان فراهم کند، این مادگی ۵۰ پین حرفه‌ای‌ترین گزینه در دستان شماست.



Features انتخاب ویژگی
Number of Rows 2 Row =
Function Free Hanging
Pitch 2.54 mm
Number of Pins 50 Pin =
Type Female IDC Connector
Termination Style IDC
Mounting Style Cable Mount
Brand Ningbo Gosun Technology Co
Package Connector
