TC7660CPA

TC7660CPA

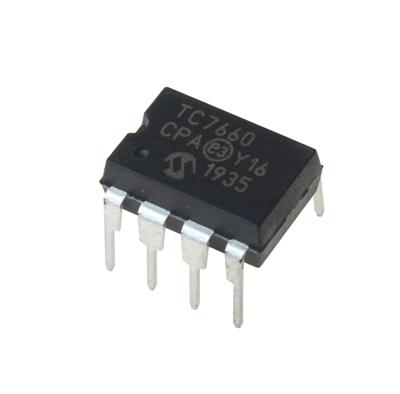

یک مبدل ولتاژ/درایور پمپ بار (Charge Pump) کلاسیک با قابلیت مضاعف‌کننده (Voltage Doubler) و معکوس‌کننده (Inverting) ولتاژ. این تراشه، نسخه تروهول (Through-Hole) در پکیج DIP-8 از خانواده مشهور TC7660 است که یک راه‌حل ساده، بدون سلف و کاملاً یکپارچه برای تولید ولتاژ منفی یا دو برابر کردن ولتاژ مثبت با جریان کم ارائه می‌دهد. پکیج DIP-8 آن را به انتخابی ایده‌آل برای نمونه‌سازی، پروژه‌های آموزشی، بردهای سوارشونده و کاربردهایی که نیاز به استحکام مکانیکی بیشتر یا تعویض آسان دارند، تبدیل می‌کند.

🧩 مشخصات کلی:

• نوع: مبدل پمپ بار (Charge Pump Voltage Converter/Inverter)

• عملکرد: معکوس‌کننده ولتاژ (Voltage Inverter) و مضاعف‌کننده ولتاژ (Voltage Doubler)

• ولتاژ خروجی: ولتاژ منفی با اندازه تقریباً برابر ولتاژ ورودی (در حالت Inverting) یا ولتاژ مثبت دو برابر ورودی (در حالت Doubling).

• جریان خروجی (پیوسته): تا ۲۰ میلی‌آمپر (برای عملکرد بهینه معمولاً تا ۱۰mA توصیه می‌شود)

• تعداد خروجی: ۱

• ولتاژ ورودی: ۱.۵ ولت تا ۱۰ ولت

• سبک نصب: ترو هول (Through-Hole)

• برند/سازنده: Microchip Technology

• پکیج: DIP-8 (پکیج دو ردیفه استاندارد با فاصله پایه‌های ۲.۵۴mm)

• رتبه دمایی: Commercial (0°C تا +70°C)

⚙️ مشخصات فنی کلیدی:

• محدوده ولتاژ ورودی: ۱.۵V تا ۱۰V

• جریان خروجی مجاز: تا ۲۰mA (محدودیت اصلی به دلیل مقاومت خروجی داخلی)

• مصرف جریان داخلی: بسیار کم (در حد ده‌ها میکروآمپر)، مناسب برای دستگاه‌های باتری‌خور.

• محدوده دمای عملیاتی: ۰°C تا +۷۰°C (برای محیط‌های تجاری و داخلی)

💡 کاربردهای اصلی:

• تولید ولتاژ منفی در پروژه‌های آزمایشگاهی و آموزشی: ساده‌ترین راه برای ایجاد ولتاژ دو قطبی (مثلاً ±۵V) بر روی بردبورد (Breadboard) برای تغذیه آپ‌امپ‌ها، سنسورها و مدارهای آنالوگ.

• منبع ولتاژ منفی کم‌جریان در محصولات صنعتی قدیمی‌تر یا با ساختار تروهول.

• تأمین بایاس منفی برای نمایشگرهای LCD، مدارهای رابط RS-232 قدیمی یا میکروفون‌های الکترت.

• کاربردهای پرتابل کم‌مصرف که در آنها سادگی، قابلیت اطمینان و تعویض آسان قطعه اهمیت دارد.

• جایگزینِ بدون سلف برای مبدل‌های مبتنی بر سلف در کاربردهای جریان بسیار پایین.

✅ مزایا:

• سادگی بی‌نظیر در پیاده‌سازی: مدار تنها نیاز به دو خازن خارجی (یک خازن پمپ و یک خازن ذخیره) دارد. طراحی در چند دقیقه انجام می‌شود.

• بدون سلف (Inductorless): حذف کامل سلف از مدار، از مشکلات نویز مغناطیسی، اندازه بزرگ و هزینه اضافی جلوگیری می‌کند.

• پکیج DIP-8 دوست‌داشتنی: مزیت اصلی این نسخه. مناسب برای بردبورد، نمونه‌سازی سریع، پروژه‌های دانشجویی و محصولاتی با فناوری نصب تروهول. تعمیر و تعویض آن بسیار آسان است.

• مصرف توان ایستاده (Standby) بسیار ناچیز: ایده‌آل برای دستگاه‌های با طول عمر باتری بالا.

• قابلیت اطمینان بالا: به دلیل نداشتن قطعات مکانیکی یا حساس به حرارت شدید.

🎯 جمع‌بندی:
TC7660CPA اسطوره سادگی و دسترسی‌پذیری در دنیای مبدل‌های ولتاژ است. این تراشه با پکیج DIP-8 خود، دروازه ورود دانشجویان، علاقه‌مندان و طراحان قدیمی به ایجاد ولتاژهای منفی و مضاعف بدون پیچیدگی است. انتخاب آن برای پروژه‌های آموزشی، نمونه‌های اولیه روی بردبورد، تعمیرات یا محصولاتی با تولید محدود و تکنولوژی تروهول که نیاز به یک ولتاژ کم‌جریان منفی یا دوبرابری دارند، هنوز هم یک انتخاب بی‌بدیل، مقرون‌به‌صرفه و کاملاً عملی است. این قطعه به شما یادآوری می‌کند که گاهی زیبایی در سادگی مطلق نهفته است.
