TDA2003

TDA2003

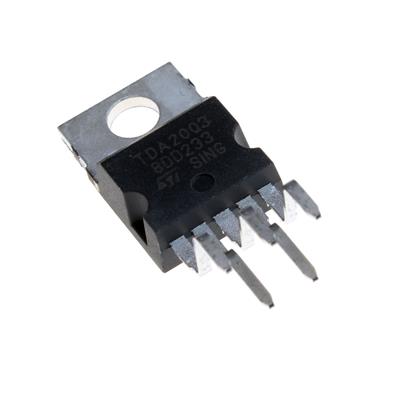

یک آیسی تقویت‌کننده توان صوتی کلاس AB از شرکت STMicroelectronics است که به طور ویژه برای سیستم‌های صوتی خودرو (رادیو ماشین) طراحی شده است. این قطعه در پکیج Multiwatt-5 (معادل Pentawatt با ۵ پایه Through-Hole) عرضه می‌شود و یک تقویت‌کننده تک‌کاناله (مونو) با قابلیت تأمین جریان پیک بالا (تا ۳.۵ آمپر) می‌باشد. عملکرد کاملاً ایمن با دارا بودن حفاظت‌های داخلی در برابر اتصال کوتاه، افزایش دما، نوسان ولتاژ باتری خودرو (تا ۴۰ ولت) و قطع زمین، آن را به گزینه‌ای ایده‌آل برای محیط نویزدار خودرو تبدیل کرده است.

🧩 مشخصات کلی:

• نوع: تقویت‌کننده توان صوتی خطی (کلاس AB) – مونو

• تعداد کانال: ۱ کانال

• توان خروجی: ۱۲ وات (روی بار ۱.۶Ω، THD=10%)

• ولتاژ تغذیه عملیاتی: ۸ تا ۱۸ ولت (حداکثر DC 28 ولت، تحمل نوسان تا ۴۰ ولت)

• توان تلفاتی: ۲۰ وات (در دمای کیس ۹۰ درجه)

• دمای کاری (محفظه): ۴۰- تا ۱۵۰+ درجه سانتی‌گراد (دمای محل اتصال TJ)

• نوع بسته‌بندی: Multiwatt-5 (۵ پایه، Through-Hole)

• برند: STMicroelectronics

💡 کاربردهای اصلی:

• تقویت‌کننده صوتی رادیوهای خودرو (Car radio audio amplifier) – محبوب ترین کاربرد

• درایورهای القایی (ترانسفورماتور صوتی) به دلیل دیود محافظ داخلی

• تجهیزات صنعتی و مخابراتی با نیاز به توان متوسط و تغذیه ۱۲ ولت

• پروژه‌های دی‌آی‌وای صوتی (آمپلی فایرهای خانگی ساده)

✅ مزایا:

• حفاظت‌های داخلی جامع – مناسب برای محیط نویزدار خودرو:

  • اتصال کوتاه خروجی (AC و DC) تا ولتاژ ۱۶V

  • نوسان ولتاژ (Load dump) تا ۴۰V

  • معکوس شدن قطبیت باتری (تا ۵ آمپر بدون آسیب)

  • قطع زمین (Open ground)

  • بار سلفی (دیود محافظ بین پایه ۴ و ۵)

  • محدودیت حرارتی (کاهش توان به جای تخریب)

• تعداد قطعات خارجی بسیار کم (شکل مدار معمولی در دیتاشیت)

• توان بالا در پکیج کوچک – ۱۲ وات روی ۱.۶Ω با ۵ پایه

• اعوجاج پایین (۰.۱۵%) – کیفیت صدای خوب

• مقاومت حرارتی پایین (۳°C/W) – امکان استفاده از هیت‌سینک کوچک‌تر

• دمای کاری بسیار گسترده (۴۰- تا ۱۵۰ درجه برای TJ)

🎯 جمع‌بندی:
TDA2003 یک آیسی تقویت‌کننده توان صوتی تک‌کاناله کلاس AB از STMicroelectronics است که در پکیج Multiwatt-5 عرضه می‌شود. با توان خروجی تا ۱۲ وات (روی بار ۱.۶Ω)، محدوده ولتاژ ۸ تا ۱۸ ولت (تحمل نوسان تا ۴۰V) و حفاظت‌های کامل (اتصال کوتاه، حرارتی، قطبیت معکوس، قطع زمین و نوسان باتری خودرو)، این قطعه به استانداردی طلایی برای رادیوهای خودرو و بسیاری از کاربردهای صوتی با تغذیه ۱۲ ولت تبدیل شده است. بهره ۴۰dB، اعوجاج ۰.۱۵% و جریان سکون ۴۴mA، همراه با قطعات خارجی کم، TDA2003 را انتخابی مطمئن و محبوب برای طراحان حرفه‌ای و علاقه‌مندان به الکترونیک صوتی ساخته است.
