ماژول افزایند و کاهنده ولتاژ LM2596-LM2577

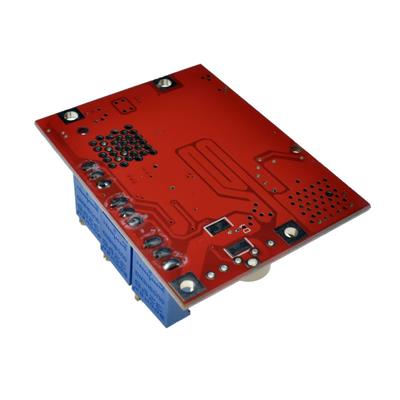

LM2596 LM2577 DC-DC Step Up/Down Module یک ماژول تبدیل ولتاژ دوطرفه است که قابلیت کاهش (Step-Down) و افزایش (Step-Up) ولتاژ DC را دارد. این ماژول از دو تراشه کلیدی LM2596 (کاهش ولتاژ) و LM2577 (افزایش ولتاژ) استفاده می‌کند و برای پروژه‌هایی که نیاز به تنظیم ولتاژ در محدوده‌های مختلف دارند، ایده‌آل است.

1. شرح کلی:

• تراشه‌های اصلی:

  • LM2596 (مبدل کاهش ولتاژ Buck Converter).

  • LM2577 (مبدل افزایش ولتاژ Boost Converter).

• ولتاژ ورودی: typically 3V تا 40V (بسته به طراحی ماژول).

• ولتاژ خروجی: قابل تنظیم (typically 1.25V تا 35V).

• جریان خروجی: حداکثر 3A (با هیت‌سینک).

• راندمان: typically 80-90%.

2. مشخصات فنی کلیدی:

• حالت‌های کاری:

  • Step-Down (کاهش ولتاژ): وقتی ورودی خروجی مورد نظر باشد.

  • Step-Up (افزایش ولتاژ): وقتی ورودی خروجی مورد نظر باشد.

• پایداری ولتاژ: دارای پتانسیومتر برای تنظیم ولتاژ خروجی.

• محافظت:

  • محافظت در برابر اضافه بار و اتصال کوتاه.

  • محافظت در برابر حرارت بیش‌ازحد (Thermal Shutdown).

• نویز خروجی: معمولاً < 100mV (با خازن‌های فیلتر).

3. کاربردهای اصلی:

• تغذیه پروژه‌های الکترونیکی: Arduino, ESP32, Raspberry Pi.

• شارژرهای باتری: تنظیم ولتاژ برای باتری‌های لیتیوم و سرب-اسید.

• سیستم‌های خورشیدی: کنترل ولتاژ پنل‌های خورشیدی.

• کنترل موتورهای DC: تأمین ولتاژ قابل تنظیم برای موتورها.

4. مزایا:

• انعطاف‌پذیری بالا (هم کاهش و هم افزایش ولتاژ).

• جریان خروجی نسبتاً بالا (تا 3A).

• قیمت پایین و در دسترس بودن.

• تنظیم آسان ولتاژ با پتانسیومتر.

5. معایب یا محدودیت‌ها:

• تلفات حرارتی تحت بار سنگین (نیاز به هیت‌سینک).

• نویز سوئیچینگ (فیلتر اضافی برای کاربردهای حساس).

• راندمان کاهشی تحت بارهای بسیار سبک یا بسیار سنگین.

6. نکات مهم برای استفاده:

• خنک‌کاری: تحت بارهای بالا (بیش از 1A) از هیت‌سینک استفاده کنید.

• تنظیم ولتاژ:

  • با چرخاندن پتانسیومتر، ولتاژ خروجی را تنظیم کنید.

  • ولتاژ خروجی را با یک مولتی‌متر چک کنید.

• خازن‌های فیلتر: برای کاهش نویز، خازن‌های سرامیکی (0.1μF) به ورودی و خروجی اضافه کنید.

7. اتصال به مدار:

• ورودی (IN+ و IN-): به منبع ولتاژ DC متصل شود.

• خروجی (OUT+ و OUT-): به بار مورد نظر متصل شود.

• پتانسیومتر: برای تنظیم ولتاژ خروجی.

جمع‌بندی:

این ماژول برای پروژه‌هایی که نیاز به منبع تغذیه انعطاف‌پذیر با قابلیت کاهش و افزایش ولتاژ دارند، گزینه‌ای عالی است. اما تحت بارهای بالا باید به مدیریت حرارت توجه شود!
